主な特長
次世代のマッピング技術
ドローンによる計測精度の新たな基準を打ち立てるため、DJIはドローン技術を根本から見直し、システムを刷新。
Phantom 4 RTKは、より少ない地上基準点（GCP）で、cmレベルの正確なデータをユーザーに提供します。
cmレベルでの正確性を誇る測位システム
RTKモジュールは、Phantom 4 RTKの機体に直接統合されています。cmレベルの測位データをリアルタイムに提供し、画像メタデータの絶対精度を向上させます。 RTK受信機の下側に設置されている冗長性を備えたGNSSモジュールは、電波の密集する都市部など、信号の弱い地域での飛行安定性を維持します。両方のモジュールを組み合わせることにより、Phantom 4 RTKは、飛行安全性を最適化しながら、複雑な測量／マッピング／調査ワークフローに対して最も正確なデータ取得を可能にします。
この測位システムは、D-RTK 2 モバイルステーションや4Gドングルを使用したNTRIP方式（インターネットプロトコル経由のRTCMネットワーク転送）に接続する機能と、ポスト処理キネマティック（PPK）に使用する衛星観測データを保存する機能を有しています。そのため、Phantom 4 RTKはどのようなワークフローにも適合することができます。
TimeSyncを用いた正確なデータ収集
Phantom 4 RTKの測位モジュールを最大限に活用するために、フライトコントローラー／カメラ／RTKモジュールを絶えず調整するTimeSyncシステムを開発しました。
さらに、TimeSyncはそれぞれの写真に極めて正確なメタデータを付与し、測位データをCMOSの中心に固定することで写真測量方式の結果を最適化し、画像にcmレベルの測位データを実現します。

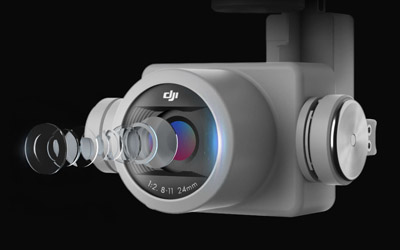

高精細イメージング システム
1インチ 20MP CMOSセンサーを搭載するPhantom 4 RTKは、最高レベルの画質データで撮影できます。メカニカルシャッターを搭載するPhantom 4 RTKは、ローリングシャッター現象による歪みを生じさせることなく、移動しながら撮影できます。そのため、マッピングや通常のデータ取得をシームレスに行えます。Phantom 4 RTKは高解像度の性能を提供し、飛行高度36mで1cmの地上画素寸法（GSD）を達成できます。すべての単一カメラのレンズは、半径方向および接線方向のレンズ歪みが測定される厳しいキャリブレーション工程を経るため、それぞれのPhantom 4 RTKは比類のない正確さを発揮します。
収集された歪みパラメーターは各画像のメタデータに保存され、後処理ソフトウェアですべてのユーザーが独自に調整できます。
専用の飛行計画アプリ
従来の飛行モードに加えて、写真測量とウェイポイント飛行の2つのプランモードを搭載したGS RTKアプリを使用すると、パイロットはPhotom 4 RTKをスマートに制御できます。計画モードでは、オーバーラップ率／高度／飛行速度／カメラパラメーターなどを調整しながらドローンの飛行経路を選択し、自動マッピングまたは調査ワークフローを提供します。 GS RTKアプリはユーザーによる使用を考慮して構築されており、特定のマッピングや調査ワークフローに対してさまざまな機能を備えています。
このアプリは、オフィス内で飛行計画を立てる際にKMLエリアファイルを直接ロードできる機能、全ての写真で露出を一定に保つ新しいシャッター優先モード、そして、悪天候をパイロットに警告する強風アラームを実装しています。
Mobile SDKに対応
Phantom 4 RTKは、DJI Mobile SDKに対応しています。
モバイル端末を介し、その機能を自動化およびカスタマイズできます。
OcuSync伝送システム
高信頼性で安定したHD映像伝送を最大5kmまで可能です。
※障害物、電波干渉がない場合で、FCC準拠時。最大飛行距離の仕様は、無線の接続強度とレジリエンスを踏まえた概測になります。許可がない限り、常に目視可能な場所でドローンを飛行させてください。
D-RTK 2 モバイルステーションを 用いたシームレスな互換性
Phantom 4 RTKミッションをD-RTK 2モバイルステーションでサポートし、リアルタイム差分データをドローンに提供。
正確な測量ソリューションが実現します。モバイルステーションの堅牢な設計とOcuSync 2.0伝送システムにより、いかなる状況のもとでも、Phantom 4 RTKを使用してcmレベルの正確なデータを取得できます。
※D-RTK 2モバイルステーションは別売です。
仕様
| JAN | 4988755046602 | ||
|---|---|---|---|
| 内容一覧 | － | ||
| 機体 | 重量 | － | |
| 離陸重量 | 1391 g | ||
| サイズ | － | ||
| 対角寸法 | 350 mm | ||
| 最大上昇速度 | 6 m/s（自動飛行）、5 m/s（手動制御） | ||
| 最大下降速度 | 3 m/s | ||
| 最大速度 |
50 km/h（P-モード） 58 km/h（A-モード） |
||
| 最大加速度 | － | ||
| 運用限界高度（海抜） | 6000 m | ||
| 最大飛行時間 | 約30分 | ||
| 最大ホバリング時間 | － | ||
| 最大飛行距離 | － | ||
| 最大風圧抵抗 | － | ||
| 最大傾斜角度 | － | ||
| 最大角速度 | － | ||
| 動作環境温度 | 0° ～ 40℃ | ||
| 動作周波数 |
2.400 GHz ～ 2.483 GHz（欧州、日本、韓国） 5.725 GHz ～ 5.850 GHz（米国、中国） |
||
| 伝送電力 (EIRP) |
2.4 GHz CE （欧州）/ MIC（日本）/ KCC（韓国）：< 20 dBm |
||
| アンテナ数 | － | ||
| GNSS |
GPS+BeiDou+Galileo*（アジア） GPS+GLONASS+Galileo*（その他地域） マルチ周波数 マルチシステム 高精度RTK GNSS 使用される周波数： GPS：L1/L2、 GLONASS：L1/L2、 BeiDou：B1/B2、 Galileo*：E1/E5a 第一固定時間：< 50 s 測位精度：垂直方向 1.5 cm + 1 ppm（RMS）、 水平方向 1 cm + 1 ppm（RMS） 1 ppmは、機体から1km移動する毎にエラーが1mm増大するという意味です。 *近日公開予定 |
||
| ホバリング精度範囲 |
RTK有効時で正常に動作中： 垂直方向：±0.1 ｍ、水平方向：±0.1 m RTK無効時 垂直方向：±0.1 mビジョンポジショニングあり）、 ±0.5 m（GNSS測位あり） 水平方向：±0.3 m（ビジョンポジショニングあり）、 ±1.5 m（GNSS測位あり） |
||
| 対応SDカード | － | ||
| 内部ストレージ | － | ||
| 検知システム | 前方 |
60° （水平方向）、±27°（垂直方向） 10 Hz 速度範囲 充分な照明がある地上2 mで50 km/h以下 高度範囲 0～10 m 動作範囲 0～10 m 障害物検知範囲 0.7 ～30 m |
|
| 後方 |
60° （水平方向）、±27°（垂直方向） 10 Hz |
||
| 上方 | － | ||
| 下方 |
70° （前方および後方） 50° （左右） 20 Hz |
||
| 下方補助ライト | － | ||
| 動作環境 | 地表の模様が明瞭で、適切な明るさのある状態 (15ルクス超) | ||
| ジンバル | 機械的な可動範囲 | － | |
| 操作可能範囲 | ピッチ：-90° ～ +30° | ||
| スタビライズ機能 | 3軸 (チルト、ロール、ヨー) | ||
| 最大操作速度 | 90°/s | ||
| 角度ぶれ範囲 | ±0.02° | ||
| 電子式ロール軸 | － | ||
| カメラ | センサー | 1インチ CMOS、有効画素数： 20MP | |
| レンズ | 視野角：84° 、8.8 mm/24 mm (35 mm判換算:24 mm) 、f/2.8～f/11オートフォーカス (1 m～∞) | ||
| ISO |
動画：100～3200 (オート)、100～6400 (マニュアル） 写真：100～3200(オート)、100～12800 (マニュアル) |
||
| シャッター速度 |
メカニカルシャッター速度：8 ～ 1/2000 s 電子シャッター速度：8 ～ 1/8000 s |
||
| 静止画モード | |||
| 静止画 最大解像度 |
4864×3648（4:3) 5472×3648（3:2） |
||
| 静止画フォーマット | JPEG | ||
| 動画解像度・フレームレート | H.264、4K：3840×2160 30p | ||
| 動画フォーマット | MOV | ||
| 最大ビットレート | － | ||
| カラープロファイル | － | ||
| RockSteady EIS | － | ||
| 歪み補正 | － | ||
| 対応ファイルシステム | FAT 32（32 GB以下）、exFAT（32 GB超） | ||
| ズーム範囲 | － | ||
| クイックショットモード | － | ||
| 送信機 | 動作周波数 |
2.400 GHz ～ 2.483 GHz（欧州、日本、韓国） 5.725 GHz ～ 5.850 GHz（米国、中国） |
|
| 最大伝送距離 |
FCC：7 km、 SRRC / CE / MIC（日本） / KCC：5 km （障害物や電波干渉がない状態） |
||
| 動作環境温度 | 0°～40° C | ||
| 伝送電力（EIRP） |
2.4 GHz CE / MIC（日本） / KCC：< 20 dBm 5.8 GHz SRRC / FCC：< 26 dBm |
||
| 消費電力 | 16 W（標準値） | ||
| モニター |
5.5 インチスクリーン、1920×1080、1000 cd/m²、Androidシステム メモリ4G RAM+16G ROM |
||
| インテリジェントフライトバッテリー (PH4-5870MAH-15.2V) | 容量 | 5870 mAh | |
| 電圧 | 15.2 V | ||
| 最大充電電圧 | － | ||
| バッテリータイプ | LiPo 4S | ||
| 電力量 | 89.2 Wh | ||
| 重量 | 468 g | ||
| 充電温度範囲 | -10°～40° C | ||
| 最大充電電力 | 160 W | ||
| インテリジェント バッテリー 充電ハブ (WCH2) | 入力電圧 | 17.3 ～ 26.2 V | |
| 出力電圧＆電流 | 8.7 V、6 A、5 V、2 A | ||
| 動作環境温度 | 5°～40° C | ||
| インテリジェント フライトバッテリー 充電ハブ（PHANTOM 4 充電ハブ） | 電圧 | 17.5 V | |
| 動作環境温度 | 5°～40° C | ||
| 容量 | 4920 mAh | ||
| バッテリータイプ | LiPo 2S | ||
| エネルギー | 37.39 Wh | ||
| AC 電源アダプター (PH4C160) | 電圧 | 17.4 V | |
| 定格出力 | 160 W | ||
| 地図作成機能 | 映像位置オフセット | カメラの中心の位置は、Exifデータの映像座標に適用済みの機体本体の軸（36、0、192 mm）の下の内蔵型D-RTKアンテナの位相中心に関連しています。機体本体のプラス軸 x、yおよびzは、それぞれ機体の前方、右方向、下方に向いています。 | |
| マッピング精度 |
地図作成の精度は、ASPRSデジタルオルソフォトクラスの精度標準Ⅲの基準を満たしています。 **実際の精度は、周辺の照明や地表の模様、機体高度、使用されている地図作成ソフトウェアや、その他撮影時の要因に依存します。 |
||
| 地上画素寸法（GSD） |
(H/36.5) cm/pixel、 Hは、撮影シーンに影響のある機体高度のことです。（単位：m） |
||
| データ収集効率 | 1回の飛行の最大操作区域は約1 km²（高度182 mで。つまり、GSDは約5 cm／画素数で、ASPRSデジタルオルソフォトクラスの精度標準Ⅲの基準を満たしています。 | ||
| 赤外線 | 障害物検知範囲 | 0.2 ～ 7m | |
| FOV |
70° (水平) ±10° (垂直) |
||
| 測定周波数 | 10 Hz | ||
| 動作環境 | 拡散反射する地表、反射率8％超え（壁、樹木、人間など） | ||
| その他 | 保証期間 | 15日間の初期不良対応 | |
| 関連リンク | メーカー製品ページ | ||
| 備考 |
※送信機に取り付けるタブレット等の端末は付属していません。 ※仕様は掲載時点の情報となります。詳細仕様については、必ずDJI製品情報 (メーカーWeb)でご確認下さい。 ※製品の仕様・付属品などは予告なく変更される場合があります。 |
||
