マザーボード
ASRock(アスロック) LGA 1700 Intel Z690 ATX マザーボード
Z690 Steel Legend WiFi 6E
マザーボード
ASRock(アスロック) LGA 1700 Intel Z690 ATX マザーボード
Z690 Steel Legend WiFi 6E
メーカー
ASRock (アスロック)
この製品について
-
Intel Z690搭載、コストパフォーマンスと耐久性を両立させた「Steel Legend」シリーズ WiFi 6E 搭載モデル
Z690 Steel Legend WiFi 6E
主な特長
表面実装されたPCIe GEN5 スロット
Gen5のPCIeスロットはPCB上に表面実装されており、信号負荷を改善、高速時の安定性を高めています。また最新のPCIe Gen5は、128GBpsという驚異的な帯域幅を実現し、ハイエンドVGAの可能性を最大限に引き出します。

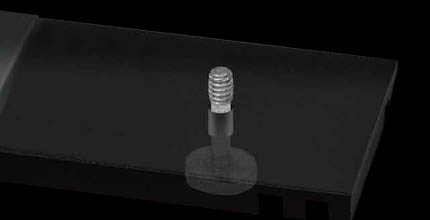

M.2 SSD アンチドロップスクリューアーマー
最大3台のM.2 SSD（Gen4 x4×2基、Gen3 x4/SATA×1基）に対応し、ネジの脱落を防止する2つのアンチドロップスクリューアーマーを搭載しています。
WiFi 6E (802.11AX)
Wi-Fi 6E対応モジュールを搭載。Wi-Fi 6Eは、6GHzの周波数帯に拡張され、より快適で高速なインターネット環境を提供します。
※ Wi-Fi 6E (6GHz 帯) は、Microsoft® Windows® 11 によりサポートされます。利用可否については、各国および地域のさまざまな規制状況によって異なります。 Windows® Update およびソフトウェアアップデートが利用可能になると、(サポートされている国で) 有効化されます。
※ ご購入いただいた製品は、日本国の電波法に基づく規制により、今後6GHz帯に対応することができない場合があります。
ASRock グラフィックカードホルダー
重いグラフィックカードをホルダーに取り付け、マザーボードとシャーシにネジで接続することができます。 柔軟に上下にスライドし、グラフィックカードを所定の位置に配置するために必要な高さを完全に調整することができます。
フロント USB 3.2 GEN2X2 20Gbps
フロント用のUSB3.2ポートを搭載。最新のUSB 3.2 Gen2x2 Type-Cは、前世代の2倍となる最大20 Gbpsのデータ転送速度を実現しています。
13パワーフェーズ設計 + DR.MOS
高耐久コンポーネントを搭載し、CPUにスムーズに電力を供給することで、高いオーバークロック性能と安定性を発揮します。
仕様
| JAN | 4710483935862 | ||
|---|---|---|---|
| フォームファクター | ATX | ||
| CPU |
- 第12世代インテル® Core™ プロセッサー（LGA1700）対応 - デジパワー設計 - 13パワーフェーズ設計 - インテル®ハイブリッド・テクノロジー対応 - インテル® ターボ・ブースト・マックス3.0テクノロジー対応 |
||
| チップセット | - Intel® Z690 | ||
| メモリ |
- デュアルチャネルDDR4メモリテクノロジー - 4 x DDR4 DIMMスロット - 最大5000+(OC)*のDDR4 non-ECC、アンバッファードメモリーをサポート * DDR4 3200をネイティブにサポートします。 * 詳細については、ASRockのウェブサイトのメモリサポートリストを参照してください。(http://www.asrock.com/) - ECC UDIMMメモリモジュールをサポート（非ECCモードで動作） - システムメモリの最大容量：128GB - インテル® エクストリーム・メモリー・プロファイル（XMP）2.0をサポート - DIMMスロットに15μゴールドコンタクト |
||
| BIOS |
- 256Mb AMI UEFI Legal BIOS、多言語GUIサポート - ACPI 6.0準拠のウェイクアップイベント - SMBIOS 2.7サポート - CPUコア/キャッシュ、CPU GT、DRAM、VCCIN AUX、+1.05V PROC、+1.8V PROC、+0.82V PCH 、+1.05V PCH 電圧マルチアジャストメント |
||
| 内蔵グラフィック |
* インテル® UHD グラフィックス・ビルトイン・ビジュアルと VGA 出力は、GPU 統合型のプロセッサーでのみサポートされます。 - インテル® Xeグラフィックス・アーキテクチャー（第12世代) - デュアルグラフィックス出力：独立したディスプレイコントローラーでHDMIとDisplayPort 1.4ポートをサポート - HDMI 2.1 TMDS：最大解像度 4K x 2K (4096x2160) @ 60Hz - DisplayPort 1.4 DSC（圧縮）：最大解像度 8K (8192x4320) @ 60Hz / 5K (5120x3200) @ 120Hz - HDMI 2.1 TMDS、DisplayPort 1.4ポートでHDCP 2.3をサポート |
||
| オーディオ |
- 7.1CH HDオーディオ（Realtek ALC897 Audio Codec) - サージプロテクション対応 - ゴールドオーディオジャック - 15μゴールドオーディオコネクター - Nahimicオーディオ |
||
| ネットワーク |
- 2.5ギガビットLAN 10/100/1000/2500 Mb/s - ドラゴン RTL8125BG - Dragon 2.5G LANソフトウェアに対応 - スマートな自動調整機能付きの帯域制御 - ユーザーフレンドリーなビジュアルUI - ネットワーク利用状況を視覚的に把握 - ゲーム、ブラウザ、ストリーミングの各モードに最適化されたデフォルト設定 - ユーザーカスタマイズによる優先制御 - Wake-On-LAN対応 - 雷/ESD保護に対応 - エネルギー効率の高いイーサネット802.3azに対応 - PXEのサポート |
||
| ワイヤレスLAN |
- 802.11ax Wi-Fi 6Eモジュール - IEEE 802.11a/b/g/n/ax対応 - デュアルバンド2x2 160MHz、拡張6GHz帯*対応 - 2本のアンテナで2（送信）×2（受信）のダイバーシティ技術に対応 - Bluetooth + High speed class IIに対応 - MU-MIMO対応 *Wi-Fi 6E (6GHz 帯) は、Microsoft® Windows® 11 によりサポートされます。利用可否については、各国および地域のさまざまな規制状況によって異なります。 Windows® Update およびソフトウェアアップデートが利用可能になると、(サポートされている国で) 有効化されます。 *ご購入いただいた製品は、日本国の電波法に基づく規制により、今後6GHz帯に対応することができない場合があります。 *6E機能を利用するには、6GHz対応のルーターが必要です。 |
||
| 拡張スロット |
- 3 x PCIe x16スロット（シングル PCIE2/PCIE3/PCIE5：Gen5x16(PCIE2)、デュアル Gen5x16(PCIE2)/Gen4x4(PCIE3)、トリプル Gen5x16(PCIE2)/Gen4x4(PCIE3)/Gen3x4(PCIE5)）* * 起動ディスクとしてNVMe SSDをサポート - 2 x PCIe Gen3x1スロット - AMD Quad CrossFireX™よびCrossFireX™に対応 - 1 x M.2 Socket (Key E), タイプ2230 WiFi/BT PCIe WiFiモジュールおよびIntel® CNVi (統合 WiFi/BT)に対応 - 15μゴールドコンタクトのVGA PCIeスロット（PCIE2） |
||
| ストレージ |
- 8 x SATA3 6.0 Gb/s コネクタ* * M2_2がSATAタイプのM.2デバイスで占有されている場合、SATA3_7は無効になります。 - 1 x Hyper M.2 Socket (M2_1, Key M), タイプ2260/2280 PCIe Gen4x4 (64 Gb/s)モードをサポート** - 1 x Ultra M.2 Socket (M2_2, Key M)、タイプ2230/2242/2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s)モードをサポート** - 1 x Hyper M.2 Socket (M2_3, Key M)、タイプ2242/2260/2280/22110のPCIe Gen4x4 (64Gb/s)モードをサポート** ** インテル® Optane™ テクノロジーをサポート ** インテル® ボリューム・マネジメント・デバイス（VMD）をサポート ** NVMe SSDを起動ディスクとしてサポート ** ASRock U.2キットをサポート |
||
| RAID |
- SATAストレージデバイスのRAID 0、RAID 1、RAID 5、RAID 10に対応 - M.2 NVMeストレージデバイスのRAID 0、RAID 1、RAID 5に対応 |
||
| 内部コネクタ |
- 1 x SPI TPM ヘッダー - 1 x 電源LEDおよびスピーカーヘッダー - 1 x RGB LED ヘッダー * 合計で12V/3A、36W LEDストリップまでサポートします。 - 3 x アドレサブルLEDヘッダー * 合計で5V/3A、15W LEDストリップまでをサポート - 1 x CPUファンコネクタ(4ピン) * CPUファンコネクタは、最大1A（12W）のファン電力のCPUファンをサポートします。 - 1 x CPU/水冷ファン コネクタ (4-pin) (Smart Fan Speed Control) * CPU/水冷ファンは、最大2A (24W)の水冷ファンをサポートします。 - 5 x シャーシ/水冷ファンコネクタ(4ピン) (スマートファンコントロール) * シャーシ/水冷ファンは最大2A (24W)の水冷ファンをサポートします。 * CPU_FAN2/WPおよびCHA_FAN1~5/WPは、3ピンまたは4ピンのファンが使用されているかどうかを自動検出することができます。 - 1 x 24 ピン ATX 電源 (高密度電源コネクタ) - 2 x 8ピン12V電源コネクタ(高密度電源コネクタ) - 1 x フロントパネルオーディオコネクタ (15μゴールドオーディオコネクタ) - 1 x Thunderbolt AICコネクタ(5ピン) (ASRock Thunderbolt 4 AICカード対応) - 2 x USB 2.0 ヘッダー (4 つの USB 2.0 ポートをサポート) (ESD 保護をサポート) - 2 x USB 3.2 Gen1ヘッダー (4つのUSB 3.2 Gen1ポートをサポート) (ASMedia ASM1074ハブ) (ESD保護をサポート) - 1 x フロントパネルタイプC USB 3.2 Gen2x2ヘッダー (20 Gb/s) (ESD保護をサポート) |
||
| 後部出入力ポート |
- 2 x アンテナポート - 1 x PS/2マウス/キーボードポート - 1 x HDMIポート - 1 x DisplayPort 1.4 - 1 x 光学式SPDIF出力ポート - 1 x USB 3.2 Gen2 Type-Aポート (10 Gb/s) (ReDriver) (ESD保護をサポート) - 1 x USB 3.2 Gen2 Type-Cポート(10 Gb/s) (ReDriver) (ESD保護をサポート) - 4 x USB 3.2 Gen1ポート (ESD保護をサポート) * USB3_1_2ポートはUltra USB Powerに対応しています。 * USB3_1_2ポートでは、ACPIウェイクアップ機能はサポートされていません。 - 1 x RJ-45 LANポート（LED付き）（ACT/LINK LEDおよびSPEED LED) - 1 x BIOSフラッシュバックボタン - HDオーディオジャック：リアスピーカー/セントラル/ベース/ラインイン/フロントスピーカー/マイク (ゴールドオーディオジャック) |
||
| 対応OS | Microsoft® Windows® 11 / 10 64-bit | ||
| 付属品 |
- クイックインストールガイド、サポートCD - 2 x SATAデータケーブル - 1 x ASRock WiFi 2.4/5/6 GHz アンテナ - 3 x M.2ソケット用ネジ - 2 x M.2ソケット用スタンドオフ - 1 x グラフィックスカードホルダー |
||
| 保証期間 | 2年 | ||
| サポート |
RoHS：○ PSE：対象外 電波法：対象外 |
||
| 関連リンク | メーカー製品ページ | ||
| 備考 |
※関連リンクのASRock製品情報もあわせて参照下さい。 ※製品の仕様・付属品などは予告なく変更される場合があります。 |
