ASRock(アスロック) LGA 1700 Intel Z690 ATX マザーボード

Z690 PG Riptide

この製品について

  • Intel Z690搭載、メインストリーム向けゲーミングモデル「Riptide」シリーズ
    Z690 PG Riptide

主な特長

表面実装されたPCIe GEN5 スロット

Gen5のPCIeスロットはPCB上に表面実装されており、信号負荷を改善、高速時の安定性を高めています。また最新のPCIe Gen5は、128GBpsという驚異的な帯域幅を実現し、ハイエンドVGAの可能性を最大限に引き出します。

Killer E3100 2.5G LAN

キラー・プライオリティー・エンジンは、ネットワークを検出して優先順位をつけ、オンラインパフォーマンスを向上させます。

ライトニング ゲーミングポート

マウスやキーボードを専用ポートに接続することで、ジッターとレイテンシーを抑えた状態でプレイすることができます。

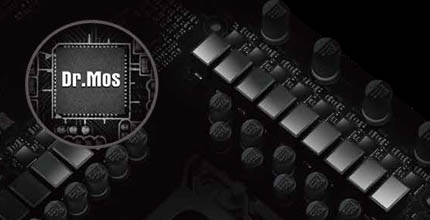

13パワーフェーズ設計 + DR.MOS

高耐久コンポーネントを搭載し、CPUにスムーズに電力を供給することで、高いオーバークロック性能と安定性を発揮します。

ASRock グラフィックカードホルダー

重いグラフィックカードをホルダーに取り付け、マザーボードとシャーシにネジで接続することができます。 柔軟に上下にスライドし、グラフィックカードを所定の位置に配置するために必要な高さを完全に調整することができます。

仕様

JAN 4710483936111
フォームファクター ATX
CPU - 第12世代インテル® Core™ プロセッサー(LGA1700)対応
- デジパワー設計
- 13パワーフェーズ設計
- インテル®ハイブリッド・テクノロジー対応
- インテル® ターボ・ブースト・マックス3.0テクノロジー対応
チップセット - Intel® Z690
メモリ - デュアルチャネルDDR4メモリテクノロジー
- 4 x DDR4 DIMMスロット
- 最大4800+(OC)*のDDR4 non-ECC、アンバッファードメモリーをサポート
* DDR4 3200をネイティブにサポートします。
* 詳細については、ASRockのウェブサイトのメモリサポートリストを参照してください。(http://www.asrock.com/)
- ECC UDIMMメモリモジュールをサポート(non-ECCモードで動作)
- システムメモリの最大容量:128GB
- インテル® エクストリーム・メモリー・プロファイル(XMP)2.0に対応
BIOS - 256Mb AMI UEFI Legal BIOS、多言語GUIサポート
- ACPI 6.0準拠のウェイクアップイベント
- SMBIOS 2.7対応
- CPU Core/Cache、CPU Core/Cache Load-Line、CPU GT、CPU GT Load-Line、DRAM、+0.82V PCH、+1.05V PCH、VCCIN AUX、+1.8V PROC、+1.05V PROC 電圧マルチアジャストメント
内蔵グラフィック * インテル® UHD グラフィックス・ビルトイン・ビジュアルと VGA 出力は、GPU 統合型のプロセッサーでのみサポートされます。
- インテル® Xe グラフィックス・アーキテクチャー (Gen12)
- HDMI 2.1 TMDSをサポート 最大解像度4K x 2K (4096x2160) @ 60Hzに対応
- HDMI 2.1 TMDS対応ポートでHDCP 2.3に対応
オーディオ - 7.1CH HDオーディオ(Realtek ALC897 Audio Codec)
- サージプロテクション対応
- ゴールドオーディオジャック
- Nahimicオーディオ
ネットワーク - 2.5ギガビットLAN 10/100/1000/2500 Mb/s
- キラー® E3100G
- キラーLANソフトウェア対応
- ウェイクオンラン対応
- 雷/ESD 保護対応
- 省電力 Ethernet 802.3az対応
- PXEサポート
ワイヤレスLAN
拡張スロット - 2 x PCIe x16スロット(シングル PCIE1/PCIE3:Gen5x16(PCIE1)、デュアル Gen5x16(PCIE1)/Gen4x4(PCIE3))*
* 起動ディスクとしてNVMe SSDをサポート
- 3 x PCIe Gen3x1スロット
- AMD Quad CrossFireX™およびCrossFireX™に対応
- 1 x M.2ソケット(キーE)、タイプ2230 WiFi/BT PCIe WiFiモジュールとIntel® CNVi(統合型WiFi/BT)に対応
ストレージ - 8 x SATA3 6.0 Gb/s コネクタ*
* M2_3がSATAタイプのM.2デバイスで占有されている場合、SATA3_7は無効になります。
- 1 x Hyper M.2 Socket (M2_1, Key M), タイプ2260/2280 PCIe Gen4x4 (64 Gb/s)モードをサポート**
- 1 x Hyper M.2 Socket (M2_2, Key M)、タイプ2242/2260/2280 PCIe Gen4x4 (64Gb/s)モードをサポート**
- 1 x Ultra M.2 Socket (M2_3, Key M)、タイプ2260/2280/22110 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s)モードをサポート**
** インテル® Optane™ テクノロジーをサポート(M2_2、M2_3のみ)
** インテル® ボリューム・マネジメント・デバイス(VMD)をサポート
** NVMe SSDを起動ディスクとしてサポート
** ASRock U.2キットをサポート
RAID - SATAストレージデバイスのRAID 0、RAID 1、RAID 5、RAID 10に対応
- M.2 NVMeストレージデバイス用のRAID 0、RAID 1、RAID 5に対応
内部コネクタ - 1 x SPI TPM ヘッダー
- 1 x 電源LEDおよびスピーカーヘッダー
- 1 x RGB LED ヘッダー
* 合計で12V/3A、36W LEDストリップまでサポートします。
- 3 x アドレサブルLEDヘッダー
* 合計で5V/3A、15W LEDストリップまでをサポート
- 1 x CPUファンコネクタ(4ピン)
* CPUファンコネクタは、最大1A(12W)のファン電力のCPUファンをサポートします。
- 1 x CPU/水冷ファンコネクタ (4ピン) (スマートファンコントロール)
* CPU/水冷ファンは、最大2A (24W)の水冷ファンをサポートします。
- 4 x シャーシ/水冷ファンコネクタ(4ピン) (スマートファンコントロール)
* シャーシ/水冷ファンは、最大2A (24W)のファンパワーの水冷ファンをサポートします。
* CPU_FAN2/WPおよびCHA_FAN1~4/WPは、3ピンまたは4ピンのファンが使用されているかどうかを自動検出することができます。
- 1 x 24ピンATX電源コネクタ
- 1 x 8ピン12V電源コネクタ(高密度電源コネクタ)
- 1 x 4ピン12V電源コネクタ(高密度電源コネクタ)
- 1 x フロントパネルオーディオコネクター
- 1 x Thunderbolt AICコネクタ(5ピン) (ASRock Thunderbolt 4 AICカード対応)
- 2 x USB 2.0 ヘッダー (4 つの USB 2.0 ポートをサポート) (ESD保護をサポート)
- 2 x USB 3.2 Gen1ヘッダー (4つのUSB 3.2 Gen1ポートをサポート) (ASMedia ASM1074ハブ) (ESD保護をサポート)
- 1 x フロントパネルタイプC USB 3.2 Gen1ヘッダー (ESD保護をサポート)
- 1 x クリアCMOSボタン
後部出入力ポート - 3 x アンテナ取り付けポイント
- 1 x PS/2マウス/キーボードポート
- 1 x HDMIポート
- 1 x 光学式SPDIF出力ポート
- 2 x USB 3.2 Gen2 Type-Aポート (10 Gb/s) (ReDriver) (ESD保護をサポート)
- 1 x USB 3.2 Gen2x2 Type-Cポート(20 Gb/s) (ReDriver) (ESD保護をサポート)
- 2 x USB 3.2 Gen1 Type-Aポート (ESD保護をサポート)
* USB3_1はインテル® Z690、USB3_2はASMedia ASM3042に搭載されています。
* USB3_1_2は、Lightning Gamingポートです。
- 2 x USB 2.0ポート(ESD保護をサポート)
- 1 x RJ-45 LANポート(LED付き)(ACT/LINK LEDおよびSPEED LED
- 1 x BIOSフラッシュバックボタン
- HDオーディオジャック:リアスピーカ/セントラル/ベース/ラインイン/フロントスピーカ/マイクロフォン (ゴールドオーディオジャック)
対応OS Microsoft® Windows® 11 / 10 64-bit
付属品 - クイックインストールガイド、サポートCD、I/Oシールド
- 2 x SATAデータケーブル
- 1 x グラフィックスカードホルダー
- 4 x M.2ソケット用ネジ
- 1 x M.2ソケット用スタンドオフ
保証期間 2年
サポート RoHS:○
PSE:対象外
電波法:対象外
関連リンク メーカー製品ページ
備考 ※関連リンクのASRock製品情報もあわせて参照下さい。
※製品の仕様・付属品などは予告なく変更される場合があります。
