マザーボード

ASRock(アスロック) LGA4677 Intel® W790 EATX マザーボード

W790 WS

マザーボード

ASRock(アスロック) LGA4677 Intel® W790 EATX マザーボード

W790 WS

この製品について

  • 4基のPCIe gen5 x16スロット、10GbE、Wi-Fi 6E

主な特長

SPS(スマートパワーステージ)

Dr. MOS 設計には最新の SPS(スマートパワーステージ)テクノロジーが採用されています。それぞれのフェーズの電流と温度の監視向けに最適化されているので、CPU に円滑かつ安定した電源を供給し、優れたオーバークロック能力を発揮します。

20+2 電源フェーズ設計

高耐久コンポーネントによるCPUへのスムーズな電力供給による高いオーバークロック性能で、パフォーマンスを発揮しながらも発熱を抑えます。

14層PCB

10層になるPCBは、信号トレースと電源形状を安定させ、発熱を抑えながら高いエネルギー効率を実現します。

妥協のないパフォーマンスでありながらも、システムの信頼性と長寿命も損ないません。

コンポジットVRMヒートシンク

複合 VRM ヒートシンクを備えた冷却システムにより、効率的な排熱性能を発揮します。
トリプル EBR 冷却ファン、XXL アルミニウム合金ヒートシンク、アルミニウム フィン アレイ、ヒート パイプが連携して発熱を抑え、ハードな負荷がかかるシーンでも安定した動作を実現します。

サーバーグレードの低損失 PCB

サーバーグレードのPCB は、プリント基板が曲がることを防止し、シグナル・インテグリティを改善します。PCIe 5.0 およびメモリ性能とシステム安定性を高め、妥協のない信頼できる寿命の長いシステムを提供します。

デジタル電源

アナログ電源を使用する従来のマザーボードと異なり、次世代デジタル PWM(パルス幅変調)を採用。CPU Vcore 電圧をより効率的かつ円滑に供給することでマザーボードの動作を安定させ、消耗を抑えることで長く製品をお使いいただけます。

DDR5 ECC メモリに対応

ASRock W790 WS は、最大容量 2048GB の 8 つの DIMM クアッドチャネル DDR5 RDIMM ECC メモリ オーバークロックに対応します。また、データ破損を自動的に検出することでシステムクラッシュを抑え、複数のメモリモジュールを搭載したシステムでの安定性も保ちます。

PCIe 5.0 + 表面実装技術

従来のDIPスタイルのPCIeスロットと比較して、SMT(表面実装技術)タイプのPCIe スロットは、信号の流れを改善し高い速度と安定性を発揮。

128 GBpsの驚異的な帯域幅に対応した、最新の PCIe 5.0規格の優れた速度をサポートし、グラフィックボードの性能を最大限に引き出します。

4 x PCIe Gen5 x16

ASRock W790 WS は、第 4 世代 Intel® Xeon® Sapphire Rapids シリーズプロセッサに対応。4 つの PCIe Gen5 x16 スロットをサポートし、PCIe Gen5 のすべての性能を GPU とアドオン カードにもたらします。プロフェッショナルユーザーによるデザイン、ディープラーニング、シミュレーション、レンダリングなどのハードなオペレーションにも耐えるハイエンドモデルです。

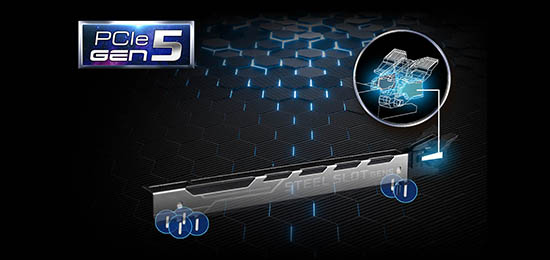

強化スチールスロット

強化スチールスロットは、次世代PCI Express 5.0規格に対応しています。次のようなメリットがあります。
✔ 追加のアンカーポイントを提供
✔ より強力なラッチを実現
✔ 信号の安定性を確保
✔ 重いグラフィックカードもしっかり固定できます

Thunderbolt™ 4/USB4 Type-C

Thunderbolt™ 4/USB4テクノロジーは、最先端のUSB Type-Cの速度と汎用性を向上させ、最大40Gbpsの超高速データ転送が可能になります。また、外部モニター、Thunderbolt™、USB デバイスを 1 本のThunderbolt4 ケーブルで接続できます。

急速充電テクノロジー

次世代PD 3.0による最大9V@3A 27Wの超高速充電規格を活用してください。

さまざまなストレージインターフェイスの選択

mini-SAS HDD コネクタ、SATA3、PCIe Gen5 x4 M.2 SSD に対応する M.2 Key-M スロットなど、ストレージデバイス向けの複数のインターフェイスを搭載しています。

PCIe Gen5 Blazing M.2

Blazing M.2 スロットは、最新のPCI Express 5.0規格に対応し、前世代の2倍となる128 Gb/sの転送速度に対応します。

デュアル AQUANTIA® / Marvell 10GbE LAN

最新のDual Marvell (Aquantia) 10GbE コントローラーが搭載されています。また、Cat6ケーブル経由で超高速10Gb/sの転送速度を発揮します。10Gb/s イーサネットは 5Gb/s、2.5Gb/s、ギガビットLANにも対応。メディアセンター、ワークステーション、ゲーミングPC向けにも最適です。

Intel® vPro テクノロジーに対応

Intel® イーサネットコントローラー I225LM は、スペースの制約が厳しいあらゆるモバイル、デスクトップ、ワークステーション、バリューサーバー、または産業用システムで使用できるように設計されています。2.5 Gb/sイーサネットを搭載したIntel® vPro® テクノロジーが有効なシステムで Intel® アクティブ マネジメント テクノロジーに対応します。

Wi-Fi 6E 802.11ax

Wi-Fi 6E テクノロジーは、まったく新しい 6GHz スペクトル帯域に拡張されます。

これにより、より多くの Wi-Fi 機能が実現され、さらに優れた高速インターネット通信を行うことが可能です。

Wi-Fi 6E (6GHz 帯) は、Microsoft® Windows® 11 によりサポートされます。利用可否については、各国および地域のさまざまな規制状況によって異なります。 Windows® Update およびソフトウェアアップデートが利用可能になると、(サポートされている国で) 有効化されます。
6E機能には6GHz対応ルーターが必要になります。

USB 3.2 Gen2x2 Type-C

最大 20 Gbps のデータ転送速度を発揮するUSB 3.2 Gen2x2 Type-Cを搭載。リバーシブル USB Type-C 設計なのでコネクタをどちらの向きにも挿入可能です。

自動インストーラーでドライバを楽々インストール

ディスクドライブをご用意いただかなくても、自動ドライバーインストーラーを使えば簡単にドライバーをインストールいただけます。

AsrockではLANドライバーをプレインストールしているので、自動ドライバーインストーラーをダウンロードするところから始めていただけます。

BIOS Flashback スイッチ搭載

BIOS フラッシュバック機能を使えば、マザーボードにCPUやメモリを搭載していなくても、BIOSを書き換えることが可能です。

詳しくは、マニュアルをご確認ください。

フレキシブルIOシールド

一般的なプリマウントI/Oシールドとは違い、フレキシブルI/Oシールドは、上下左右に加えて前後にわずかに動くため、取り付けの際PCケースにジャストフィットするように設計されています。

仕様

JAN 4710483942785
フォームファクター EATX
CPU - 第4世代 Intel® Xeon® W-3400 および W-2400 プロセッサー (LGA4677)
- Intel® Optane™ Persistent Memory
- Intel® Boot Guard
- Intel® Trusted Execution テクノロジ (Intel® TXT)
- Intel® Turbo Boost 技術をサポート
- Intel® Virtualization テクノロジ (Intel® VT)
- Intel® Hyper-Threading テクノロジ (Intel® HT テクノロジ)
- Intel® Data Streaming Accelerator (Intel® DSA)
- ASRock ハイパー BCLK エンジン
チップセット - Intel® W790
- Intel® vPro テクノロジ
- Intel® アクティブ・マネージメント・テクノロジー
メモリ - Quad Channel DDR5 Memory テクノロジー
- 8 x DDR5 DIMM スロット*
- DDR5 ECC, bufferedメモリ (RDIMM/ RDIMM-3DS/ RDIMM-9x4) 最大 6800+(OC)**
- システムメモリの最大容量: 2TB
*S3 (スリープ) モードは、1 / 2 / 4 DIMM メモリが装着されている場合のみサポートされます。
1DPC 最大6800+ MHz(OC)、4800 MHz Xeon® W9、Xeon® W7およびXeon® W5用ネイティブ。
2DPC 最大6200+ MHz (OC)、4400 MHz Xeon® W9, Xeon® W7 および Xeon® W5 のネイティブ。
4400 MHz Xeon® W3、W5-3423およびW5-3433用ネイティブ。オーバークロックはサポートしていません。

**実際のサポートは CPU によって異なることがあります
BIOS - GUI でサポートされた 256Mb AMI UEFI Legal BIOS
内蔵グラフィック
オーディオ - 7.1 チャンネル HD オーディオ (Realtek ALC897 オーディオコーデック)
- Nahimic オーディオ
ネットワーク 2 x 10 ギガビット LAN 100/1000/2500/5000/10000 Mb/s (Marvell (Aquantia) AQC113CS)
- Wake-On-LANをサポート
- PXEをサポート
1 x 2.5 ギガビット LAN 10/100/1000/2500 Mb/s (Intel® I225LM)
- Wake-On-LANをサポート
- PXEをサポート
- Intel® vPro テクノロジ
ワイヤレスLAN - 802.11ax Wi-Fi 6E モジュール
- IEEE 802.11a/b/g/n/ac/ax
- 拡張 6GHz 帯 をサポートするデュアルバンド 2x2 に対応*
- 1 アンテナ → 2 (Transmit) x 2 (Receive) ダイバーシティテクノロジー
- Bluetooth 5.3 + High speed class II
- MU-MIMO
*Wi-Fi 6E (6GHz 帯) は、Microsoft® Windows® 11 によりサポートされます。利用可否については、各国および地域のさまざまな規制状況によって異なります。 Windows® Update およびソフトウェアアップデートが利用可能になると、(サポートされている国で) 有効化されます。
6E機能には6GHz対応ルーターが必要になります。
拡張スロット CPU:
- 4 x PCIe 5.0 x16 スロット (PCIE1/PCIE3 at x16; PCIE2/PCIE5 at x8)*

チップセット:
- 1 x PCIe 4.0 x16 スロット (PCIE4), x4 モード*
- 1 x 垂直 M.2 ソケット (Key E), タイプ 2230 WiFi/BT PCIe WiFi モジュール

- VGA PCIe スロットに 15μ ゴールドコンタクトを採用
*NVMe SSDを起動ディスクとしてサポート
ストレージ CPU:
- 1 x Blazing M.2 ソケット (M2_1, Key M), type 2230/2242/2260/2280 PCIe Gen5x4 (128 Gb/s) mode*
- 2 x Blazing M.2 ソケット (M2_2 および M2_3, Key M)、タイプ 2260/2280 PCIe Gen5x4 (128 Gb/s) mode*
- 1 x Blazing M.2 ソケット (M2_4, Key M), タイプ 2260/2280 PCIe Gen5x4(128 Gb / s)モード対応*

チップセット:
- 8 x SATA3 6.0 Gb/s コネクタ
- 1 x U.2 コネクタ, PCIe Gen4x4 (64 Gb/s) mode
*インテル® ボリューム・マネージメント・デバイス(VMD)対応
NVMe SSDを起動ディスクとしてサポート
RAID - SATA ストレージデバイス向けの RAID 0、RAID 1、RAID 5 および RAID 10 に対応
- M.2 NVMe ストレージデバイス向けの RAID 0 および RAID 1、RAID 5 および RAID 10 に対応*
*RAID 10 をサポートするには、追加の M.2 NVMe 拡張カードが必要です
内部コネクタ - 1 x Virtual RAID On CPU ポート
- 1 x SPI TPM ポート
- 1 x シャーシイントルージョンとスピーカーヘッダー
- 1 x CPU ファンコネクタ (4 ピン)*
- 1 x CPU/ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)**
- 3 x シャーシ / ウォータポンプファンコネクタ (4 ピン) (スマートファン速度制御)***
- 1 x 24 ピン ATX 電源 コネクタ (高密度電源コネクタ)
- 2 x 8 ピン 12V 電源 コネクタ (高密度電源コネクタ) (マザーボード向け)
- 1 x 6 ピン 12V 電源 コネクタ (高密度電源コネクタ) (マザーボード向け)****
- 2 x 8 ピン 12V 電源 コネクタ (高密度電源コネクタ) (for PCIe card)*****
- 1 x フロント音源ポート コネクタ
- 2 x USB 2.0 ポート (3 USB 2.0 ポート対応)
- 2 x USB 3.2 Gen1 ポート (4 USB 3.2 Gen1 ポート対応)
- 1 x フロントパネルType-C USB 3.2 Gen2x2 ヘッダー (20 Gb/s)
- 1 x CMOS クリアスイッチ
- 1 x Dr. Debug (LED 付き)
- 1 x 電源ボタン (LED 付き)
- 1 x リセットボタン (LED 付き)
*CPU_FAN1 は最大 1A のファン電力をサポートします (12W).

**CPU_FAN2/WP_3A は最大 3A のファン電力をサポートします (36W).

***CHA_FAN1~3/WP は最大 2A のファン電力をサポートします (24W).
CPU_FAN2/WP_3A および CHA_FAN1~3/WP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

****オプションでATX12V6ピンケーブルをATX12V3に接続することで、よりオーバークロックに適した電力を供給することができます。

*****PCIeカードを1枚または2枚装着する場合は、GTX_12V1またはGTX_12V2のいずれかを使用してください。PCIeカードを2枚以上装着する場合は、両方の コネクタを使用してください。それ以外の場合は、システムが正しく起動しない可能性があります。
後部出入力ポート - 2 x アンテナポート
- 1 x SPDIF 光出力コネクタ ポート
- 2 x USB4 Thunderbolt™ 4 Type-C ポート*
- 2 x USB 3.2 Gen2 Type-A ポート (10 Gb/s)
- 4 x USB 3.2 Gen1 ポート
- 3 x RJ-45 LAN ポート
- 1 x BIOS Flashback スイッチ
- 1 x ライン出力ジャック (Gold サウンドジャック)
- 1 x マイク入力ジャック (Gold サウンドジャック)
*USB-PD 3.0 9V/3A(27W) と 5V/3A(15W) に対応
対応OS Microsoft® Windows® 10 64-bit / 11 64-bit
Linux
*インテル®は、インテル® Linux ドライバーをLinuxオープンソースコミュニティーにアップストリームすることで、Linuxをサポートしています。各Linuxディストリビューションへの採用は、OSベンダーに依存します。
付属品 - 1 x ユーザーマニュアル
- 4 x SATAフラットケーブル
- 1 x ASRock WiFi 2.4/5/6 GHz アンテナ
- 4 x M.2 ソケット用ねじ
- 2 x M.2ソケット用スタンドオフ
保証期間 2年
サポート RoHS:○
PSE:対象外
電波法:○
関連リンク メーカー製品ページ
備考 ※関連リンクのASRock製品情報もあわせて参照下さい。
※製品の仕様・付属品などは予告なく変更される場合があります。
