ASRock(アスロック) LGA1700 Intel® B760 Micro ATX マザーボード
B760M Steel Legend WiFi
ASRock(アスロック) LGA1700 Intel® B760 Micro ATX マザーボード
B760M Steel Legend WiFi
主な特長
Dr. MOS
Dr.MOSは、従来のMOSFETと比較して、各相に高い電流をインテリジェントに供給することで熱問題を改善し、優れた性能を発揮します。
12+1+1 電源フェーズ設計
高耐久コンポーネントと、CPUへのスムーズな電力供給機能を備えており、高いパフォーマンスを発揮します。
6 層 PCB 設計
6層になるPCBは、信号トレースと電源形状を安定させ、発熱を抑えながら高いエネルギー効率を実現します。
2オンス銅箔PCB
PCBには、2 オンスの銅箔層が採用されています。それにより、信号と電力が安定し、オーバークロック時の発熱を抑えます。
DDR5 EXPO ＆ XMPサポート
ASRockは「安定性と信頼性のある製品」という設計コンセプトのもと、細部に致るまで妥協をしません。テスト済プロファイルを有効にすれば、DDR5メモリのオーバークロック性能を最大7200MHz以上に向上させることが可能です。メモリモジュールはAMD EXPO™/ Intel® XMPに対応しており、オーバークロックを手ごろな価格で満足いくものにすることができます。
※
メモリオーバークロックには特定のリスクが伴います。オーバークロックすると、システムの安定性に影響を及ぼすことがあります。オーバークロックはご自分の責任のもと行ってください。EXPO/XMP プロファイルサポートはシステム構成、メモリモジュール、マザーボードモデルによって異なることがあります。Memory QVL で完全なサポート一覧表を参照してください。
DDR5 DIY 対応デザイン
DDR5 DIMMの独自の電気的構造により、取り外しまたは取り付け時にAC電源が適切に切断されていないと、メモリモジュールが損傷するリスクが高くなります。 これを防ぐために、ASRockでは、すべてのDDR5マザーボードにトラブルフリー保護回路を実装し、メモリモジュールを損傷するリスクを低減しています。
PCIe 5.0 + 表面実装技術
従来のDIPスタイルのPCIeスロットと比較して、SMT(表面実装技術)タイプのPCIe スロットは、信号の流れを改善し高い速度と安定性を発揮します。
128 GBpsの驚異的な帯域幅に対応した、最新の PCIe 5.0規格の優れた速度をサポートし、グラフィックボードの性能を最大限に引き出します。
強化スチールスロット
強化スチールスロットは、次世代PCI Express 4.0規格に対応しています。次のようなメリットがあります。
✔ 追加のアンカーポイントを提供
✔ より強力なラッチを実現
✔ 信号の安定性を確保
✔ 重いグラフィックカードもしっかり固定できます
Nahimic Audio
ヘッドフォン、ヘッドセット、外部または内部スピーカー、USB、Wi-Fi、アナログ出力、HDMIのいずれを使用していても、サウンドユーティリティ「Nahimic Audio」により、鮮やかでリッチなディテールとともに、魅力的なリスニングをお楽しみいただけます。
通話品質の向上
パワフルなアルゴリズムにより、ノイズを抑え、マイクからの距離と関係なく音声レベルを一定に保ちます。Nahimicオーディオがサウンドをダイナミックにクリアにして、干渉ノイズを取り除きます。
●静的ノイズ抑制
●エコーキャンセレーション
●ラテラルサウンドキャンセレーション
●ボイススタビライザー
優れたゲーミング体験
●サウンドトラッカー
サウンドトラッカーは、優勢なサウンドがどの方向から発生しているかを視覚的に表示するインジケータです。それぞれのサウンドがレーダー上の 360° に適切に配置されるので、ゲームに没入できます。
●様々なデバイス上で動作します
ジャック、USB、Blutetooth、HDMI、S/PDIFなど、様々なお気に入りのオーディオデバイス上で、鮮やかで高品質なサラウンドサウンドをお楽しみいただけます。
Hahimicは様々なオーディオツールと互換性があり、オーディオ品質を高めます
ポリクローム RGB
RGB イルミネーションが備え付けられていることに加えて、オンボード RGB ヘッダーとアドレサブル RGB ヘッダーが搭載されているので、マザーボードをストリップ、 CPU ファン、クーラー、シャーシなどの互換性のある LED デバイスに接続できます。ユーザーは、ポリクローム RGB Sync 認定を受けたアクセサリ全体で RGB LED デバイスを同期化して、自分だけの独自のライティング効果を作成することもできます。
※ アドレサブル RGB LED ヘッダーは、最大定格が 3A（5V）の WS2812B アドレッサブル RGB LED ストリップ（5V/Data/GND）に対応します。最大 80 個の LED に対応。長さは 2 メートル以内です。
高速 M.2 ソリューション
PCI Express 4.0 M.2 SSD をサポートし、前の第 3 世代の 2 倍の速度で動作し、非常に高速なデータ転送を実現します。
Dragon 2.5 Gb/s LAN
2.5Gb/s LAN プラットフォームは、ホームネットワーキング、コンテンツクリエイター、オンラインゲーマー、そして、高品質ストリーミングメディアの厳しい要件を満たす最大ネットワーキング性能を提供する設計です。標準的なギガビットイーサネットと比べて、ネットワーキング性能を最大 2.5 倍の帯域幅まで強化します。ゲーミング、ファイル転送、バックアップの際に、より高速で妥協のない接続を体験できます。
Wi-Fi 6E 802.11ax
Wi-Fi 6E テクノロジーは、新しい 6GHz スペクトル帯域に拡張されます。これにより、より多くの Wi-Fi 機能が実現され、さらに優れた高速インターネット通信を行うことができます。 Wi-Fi 6E は、より高速なサービスを提供するだけでなく、低遅延を強化し、5G ネットワークと同等のサービスレベルをサポートします。
※
Wi-Fi 6E (6GHz) の可用性は、国によって異なる場合があります。
Wi-Fi 6E (6GHz 帯) は、Microsoft® Windows® 11 によりサポートされます。利用可否については、各国および地域のさまざまな規制状況によって異なります。 Windows® Update およびソフトウェアアップデートが利用可能になると、(サポートされている国で) 有効化されます。6E機能には6GHz対応ルーターが必要になります。
M.2 Key-Eモジュールキャップ
小型Key-Eモジュールキャップを使用することで、SMAケーブルが緩みやすくなる問題を改善しました。
2つのUSB 3.2 Gen2
このマザーボードの背面I/OにはType-A USBポートとType-C USB 3.2 Gen2ポートが実装されています。次世代USB 3.2 Gen2デバイスに対応し、最大10 Gbpsのデータ転送速度を提供します。
フロントUSB 3.2 Gen2 Type-C
3.2 Gen2 Type-C ヘッダーが最大 10 Gbps のデータ転送速度を提供します。また、ケースフロントパネルには次世代リバーシブル USB 設計が採用されています。
自動インストーラーでドライバを楽々インストール
ディスクドライブをご用意いただかなくても、自動ドライバーインストーラーを使えば簡単にドライバーをインストールいただけます。
AsrockではLANドライバーをプレインストールしているので、自動ドライバーインストーラーをダウンロードするところから始めていただけます。

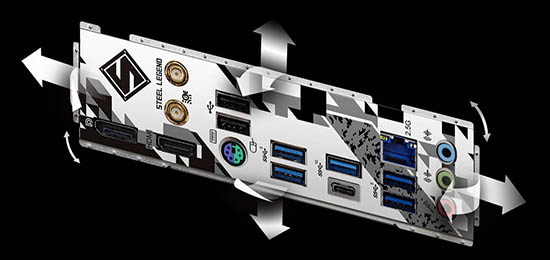

フレキシブルIOシールド
一般的な一体型I/Oシールドはマザーボードに固定されていますが、フレキシブルI/Oシールドは、上下左右に加えて前後にわずかに動くため、取り付けの際PCケースにジャストフィットするように設計されています。
仕様
| JAN | 4710483941795 | ||
|---|---|---|---|
| フォームファクター | Micro ATX | ||
| CPU |
- 13世代 & 12世代 Intel® Core™ プロセッサー (LGA1700) - Intel® Hybrid テクノロジ - Intel® Turbo Boost Max テクノロジ 3.0 対応 - Intel® Thermal Velocity Boost (TVB) - Intel® Adaptive Boost テクノロジ (ABT) |
||
| チップセット | - Intel® B760 | ||
| メモリ |
- デュアルチャネル DDR5 メモリ テクノロジー - 4 x DDR5 DIMM スロット - DDR5 non-ECC、アンバッファード・メモリに対応 最大 7200+(OC)* - システムメモリの最大容量: 192GB - Intel® XMP 3.0 対応 * 1DPC 1R 最大 7200+ MHz (OC)、4800 MHz ネイティブ 1DPC 2R 最大 6000+ MHz (OC)、4400 MHz ネイティブ 2DPC 1R 最大 5600+ MHz (OC)、4000 MHz ネイティブ 2DPC 2R 最大 4800+ MHz (OC)、3600 MHz ネイティブ |
||
| BIOS | - GUI でサポートされた 128Mb AMI UEFI Legal BIOS | ||
| 内蔵グラフィック |
- Intel® Xe グラフィックアーキテクチャ (Gen 12) - 1 x eDP 1.4 最大解像度 Full HD 60Hz - 1 x HDMI 2.1 TMDS 互換, HDCP 2.3 および 最大解像度 4K 60Hz - 1 x DisplayPort 1.4 DSC (compressed) , HDCP 2.3 および 最大解像度 8K 60Hz / 5K 120 Hz** *Intel® UHD グラフィックス・ビルトイン・ビジュアル機能および VGA 出力に対応するのは、GPU が内蔵されているプロセッサを使用する場合だけです. |
||
| オーディオ |
- 7.1 チャンネル HD オーディオ (Realtek ALC897 オーディオコーデック) - Nahimic オーディオ |
||
| ネットワーク |
1 x 2.5 ギガビット LAN 10/100/1000/2500 Mb/s - Dragon RTL8125BG - Dragon 2.5G LAN ソフトウェア対応 |
||
| ワイヤレスLAN |
- 802.11ax Wi-Fi 6Eモジュール - IEEE 802.11a/b/g/n/ac/ax対応 - 6GHz帯を拡張したDual-Band 2x2をサポート* - 2本のアンテナで2（送信）×2（受信）ダイバーシティ技術に対応 - Bluetooth + High speed class II対応 - MU-MIMO対応 * Wi-Fi 6E（6GHz帯）は、Microsoft® Windows® 11でサポートされる予定です。国や地域によって異なる規制の状況により、利用できない場合があります。 Windows Updateおよびソフトウェアアップデートにより、利用可能になり次第、アクティベートされます（対応国のみ）。 * 6E機能には、6GHz帯に対応したルーターが必要です。 |
||
| 拡張スロット |
CPU: - 1 x PCIe 5.0 x16 スロット (PCIE1), x16 モード* チップセット: - 1 x PCIe 4.0 ×1 スロット(PCIE2)* - 1 x M.2 ソケット (Key E), タイプ 2230 WiFi/BT PCIe WiFi モジュールと Intel® CNVio/CNVio2 に対応(統合 WiFi/BT) - 15μゴールドコンタクト VGA PCIeスロット(PCIE1) * 起動ディスクとしてNVMe SSDに対応 |
||
| ストレージ |
CPU: - 1 x ハイパー M.2 ソケット (M2_1, Key M), タイプ 2260/2280 PCIe Gen4x4（64 Gb/s）モード対応* チップセット: - 1 x ハイパー M.2 ソケット (M2_2, Key M), タイプ 2260/2280 PCIe Gen4x4（64 Gb/s）モード対応* - 1 x ハイパー M.2 ソケット (M2_3, Key M), タイプ 2260/2280 PCIe Gen4x4（64 Gb/s）モード対応* - 4 x SATA3 6.0 Gb/s コネクタ *インテル® ボリューム管理デバイス（VMD）搭載 ブートディスクとしてNVMe SSDをサポート |
||
| RAID | - SATA ストレージデバイス向けの RAID 0、RAID 1、RAID 5 および RAID 10 に対応 | ||
| 内部コネクタ |
- 1 x SPI TPMヘッダ - 1 x シャーシ開閉検知およびスピーカヘッダ - 1 x RGB LEDヘッダー* - 3 x アドレス指定可能な LED ヘッダー** - 1 x CPUファンコネクタ(4ピン)*** - 1 x CPU/ウォーターポンプファンコネクタ(4ピン) (スマートファンスピードコントロール)**** - 3 x シャーシ/ウォーターポンプファンコネクタ(4ピン)(スマートファンスピードコントロール)***** - 1 x 24ピンATX電源コネクタ(高密度電源コネクタ) - 2 x 8ピン12V電源コネクター(高密度電源コネクタ) - 1 x フロントパネルオーディオコネクタ - 2 x USB 2.0 ヘッダー (4 x USB 2.0ポートをサポート) - 1 x USB 3.2 Gen1ヘッダー(2 x USB 3.2 Gen1ポートをサポート) - 1 x フロントパネル タイプC USB 3.2 Gen2 ヘッダー (10 Gb/s) * 合計で最大 12V/3A、36W LED ストリップをサポートします。 ** 合計で最大 5V/3A、15W の LED ストリップをサポートします。 *** CPU_FAN1 は、最大 1A (12W) のファンパワーをサポートします。 **** CPU_FAN2/WP は、最大 2A (24W) までのファンパワーをサポートします。 ***** CHA_FAN1～3/WP は、最大 2A (24W) までのファンパワーをサポートします。 ***** CPU_FAN2/WP および CHA_FAN1～3/WP は、3 ピンまたは 4 ピンのファンが使用中であるかどうかを自動検出できます。 |
||
| 後部出入力ポート |
- 2 x アンテナポート - 1 x PS/2マウス/キーボードポート - 1 x HDMIポート - 1 x DisplayPort 1.4 - 1 x USB 3.2 Gen2 Type-Aポート(10 Gb/s) - 1 x USB 3.2 Gen2 Type-Cポート(10Gb/s) - 4 x USB 3.2 Gen1ポート - 2 x USB 2.0ポート - 1 x RJ-45 LANポート - HDオーディオジャック：ライン入力 / フロントスピーカー / マイク |
||
| 対応OS | Microsoft® Windows® 10 64-bit / 11 64-bit | ||
| 付属品 |
- 1 x ユーザーマニュアル - 2 x SATAケーブル - 2 x ASRock WiFi 2.4/5/6 GHz アンテナ - 3 x M.2 ソケット用ねじ - 3 x M.2 ソケット用スタンドオフ |
||
| 保証期間 | 2年 | ||
| サポート |
RoHS：○ PSE：対象外 電波法：○ |
||
| 関連リンク | メーカー製品ページ | ||
| 備考 |
※関連リンクのASRock製品情報もあわせて参照下さい。 ※製品の仕様・付属品などは予告なく変更される場合があります。 |
