ATX電源ユニットの電源が入りません。背面の「I / O」スイッチは何ですか？

A. ATX電源ユニット背面の 「I / O」スイッチは、電源ユニット自体への通電を制御するための主電源スイッチです。（下記スイッチのイメージをご参照ください）

この電源スイッチを「I(ON)」にすることで、ATX電源ユニットは通電されてスタンバイ状態になりますが、PCが起動する(BIOSやOSが立ち上がる)わけではありません。

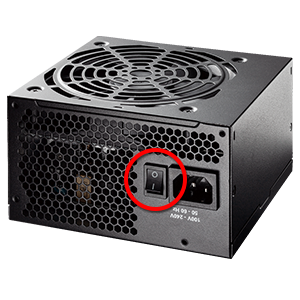

ATX電源のスイッチ(イメージ)

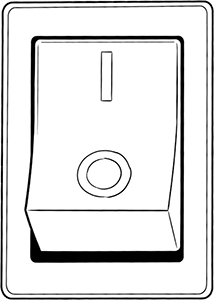

I　＝　ON（通電状態）

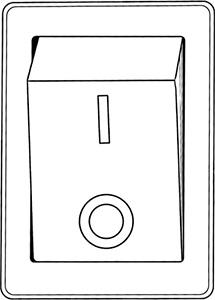

O　＝　OFF（非通電状態）

PCの起動に必要なこと

ATX電源ユニットは「マザーボードに接続された電源スイッチ」で起動します。以下の構成で使用されることが前提となっていますので、ご確認ください。

①ATX電源ユニットのケーブルが、マザーボードに正しく接続されている。
　・24ピン ATXメイン電源
　・CPU補助電源（4ピン / 8ピン など）

②マザーボードに PCケースの電源スイッチ（フロントパネルのPWR_SW）が接続されている。

③PCケース前面(または天面)の電源ボタン（プッシュスイッチ）を押す。

　⇒この操作によって、マザーボードがATX電源に「電源投入信号」を送り、PCが起動します。

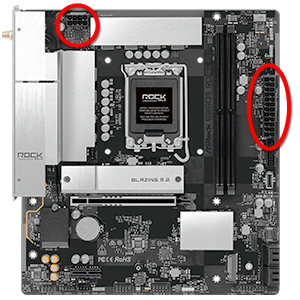

一例：マザーボードの電源コネクタ位置

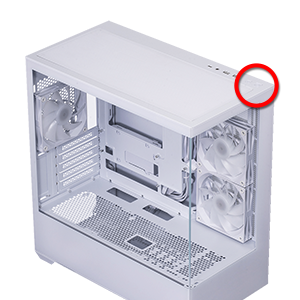

一例：PCケースの電源ボタン位置

注意事項

組立をする際は、AC電源コードはコンセントから必ず抜いた状態で行ってください。
