ASRock(アスロック) Socket AM5 AMD X670E E-ATX マザーボード
X670E Taichi
ASRock(アスロック) Socket AM5 AMD X670E E-ATX マザーボード
X670E Taichi
この製品について
-
24V CORE Phase、PCIe gen5 x16スロット x2、802.11ax Wi-Fi 6E、2.5GbE
サーバーグレードのPCBで、高い信頼性と長寿命、ハイエンド Taichi モデル
主な特長
SPS (Smart Power Stage)
Dr. MOS 設計には最新の SPS（スマートパワーステージ）テクノロジーが採用されています。
それぞれのフェーズの電流と温度の監視向けに最適化されており、CPU に円滑かつ安定した電源を供給することで性能を高め、優れたオーバークロック能力を発揮します。
24+2+1 電源フェーズ設計
CPU に安定した電源を供給できるよう、高品質なコンポーネントを採用しました。
優れたオーバークロック能力だけでなく、発熱を抑えることで安定性も高めます。

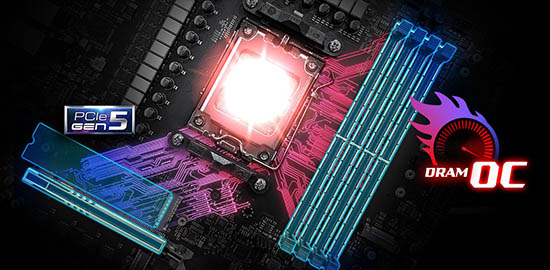

サーバーグレード基板
サーバーグレードの低損失PCBが信号の整合性を高めることで、グラフィックボードとM.2 SSDの両方のPCIe 5.0サポートすることを可能にしました。
また、メモリのOC性能も高めます。
8レイヤーの基板設計
8層になるPCBは、信号トレースと電源形状を安定させ、発熱を抑えながら高いエネルギー効率を実現します。
妥協のないパフォーマンスでありながらも、システムの信頼性と長寿命も損ないません。
強化DIMMスロット
強化されたメモリDIMMスロットは、マザーボードに表面実装されており、優れた物理的強度と安定したメモリ信号を実現します。
また、メモリのオーバークロックをサポートする設計になっています。
DIY対応デザイン
DDR5 DIMMの独自の電気的構造により、取り外しまたは取り付け時にAC電源が適切に切断されていないと、メモリモジュールが損傷するリスクが高くなります。
これを防ぐために、ASRockでは、すべてのDDR5マザーボードにトラブルフリー保護回路を実装。
メモリモジュールを損傷するリスクから、大切なメモリを守ります。
PCIe 5.0 + 表面実装技術
従来のDIPスタイルのPCIeスロットと比較して、SMT(表面実装技術)タイプのPCIe スロットは、信号の流れを改善し高い速度と安定性を発揮。
128 GBpsの驚異的な帯域幅に対応した、最新の PCIe 5.0規格の優れた速度をサポートし、グラフィックボードの性能を最大限に引き出します。
Blazing OC Tuner
Blazing OC Tunerは、CPUの電流量によって、OCモードとPBO(Precision Boost Overdrive)モードに切り替えます。
電流がしきい値を超えるとマニュアルOCモードに、しきい値を下回るとPBOに切り替わります。
マルチスレッドとシングルスレッドのブーストを組み合わせることで、CPUの性能を最大限に引き出します。
BIOSでの設定は必要はなく、OS上ですべての設定を変更することが可能です。
Killer™ Ethernet E3100 + Wi-Fi 6E AX1675
マザーボードには、Killer E31002.5G イーサネットと Wi-Fi 6E ソリューションの両方を搭載。
強化された検出エンジンおよびプライオラタゼイションエンジンが、ゲームやマルチメディアアプリケーションに対して、究極のネットワーク性能を実現します。
Killer DoubleShot™ Pro
Killer DoubleShot Proを使用すると、Killer Wireless インターフェイスと Killer Ethernet インターフェイスの両方を同時に使用できます。
それにより、最大 4.9Gbps のスループットを可能にし、優先度の高いトラフィックに最速のネットワーク接続を自動的に利用します。
USB4 Type-C による高速通信・高速充電
USB4テクノロジーにより、最先端のUSB Type-Cで、最大40Gbpsの高速データ転送を可能にし、次世代PD 3.0による超高速充電で最大9V@3A 27Wまでサポートします。

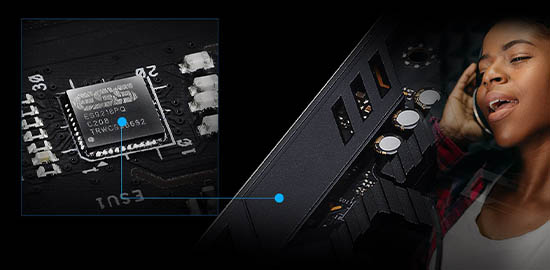

ESS SABRE9218 DAC 採用
ES9218 SABRE DACによる素晴らしいオーディオ性能を体験してください！
デジタル信号による歪みのない、真のHi-Fiオーディオ。
130dB SNR。
112dB THD+N、最大600Ωの高インピーダンスヘッドフォンにも対応します。

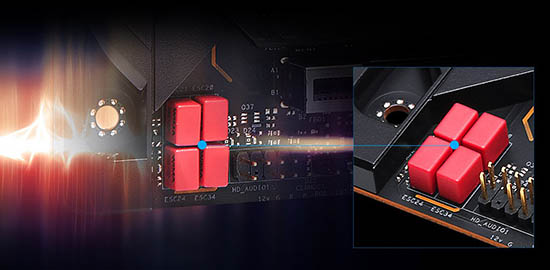

WIMAオーディオキャップ
ハイエンドオーディオアプリケーション用に最適化された、WIMAのオーディオコンデンサを搭載。
オーディオファンでも満足できる透明でバランスの取れたサウンドを実現します。
Nahimic Audio
ヘッドフォン、ヘッドセット、外部または内部スピーカー、USB、Wi-Fi、アナログ出力、HDMIのいずれを使用していても、サウンドユーティリティ「Nahimic Audio」により、鮮やかでリッチなディテールとともに、魅力的なリスニングをお楽しみいただけます。
ライトニングゲーミングポート
ライトニングゲーミングポートは、ポート別に2つの異なるコントローラーインターフェイスとつながっており、マウスやキーボードからの信号のジッターやレイテンシを抑え、高いパフォーマンスで対戦をお楽しみいただけます。
ポリクローム RGB
マザーボード本体に搭載されたRGBイルミネーション加えて、オンボード RGB ヘッダーとアドレサブル RGB ヘッダーが搭載されています。
マザーボードとLEDストリップ、 CPU ファン、クーラー、シャーシなど、互換性のある LED デバイスを接続し、PCをカラフルに彩ることが可能です。
ポリクローム RGB Sync 認定を受けたアクセサリ全体で RGB LED デバイスを同期化し、自分だけの独自のライティング効果もお楽しみいただけます。
M.2 SSD 用 PCIe Gen5 x4
複数の M.2 スロットを搭載。そのうちの 1 つは次世代 PCI Express 5.0 M.2 SSD に対応しており、前の第 3 世代の 約 2 倍の転送速度を発揮。非常に高速なデータ転送を行うことが可能です。
M.2 SSD用 ファン搭載ヒートシンク 付属
PCIe 5.0 M.2 SSD の可能性を最大限に引き出すために、オリジナルに設計されたファン搭載 M.2用ヒートシンクが付属しています。
放熱性を高めることで、M.2 SSDは高い安定性と性能を発揮します。
安心の落下防止ネジ
M.2 SSD用ヒートシンクは、落下防止ネジ設計により、ヒートシンクの取り付け時にネジを落としてしまう危険性がありません。
ケース内やマザーボード上にネジを落とす心配がなく、安心して組み立てをお楽しみいただけます。
Wi-Fi 6E 802.11ax 対応
Wi-Fi 6E テクノロジーは、まったく新しい 6GHz スペクトル帯域に拡張されます。
これにより、より多くの Wi-Fi 機能が実現され、さらに優れた高速インターネット通信を行うことが可能です。
※ Wi-Fi 6E (6GHz 帯) は、Microsoft® Windows® 11 によりサポートされます。利用可否については、各国および地域のさまざまな規制状況によって異なります。 Windows® Update およびソフトウェアアップデートが利用可能になると、(サポートされている国で) 有効化されます。
※ ご購入いただいた製品は、日本国の電波法に基づく規制により、今後6GHz帯に対応することができない場合があります。
フロント用 USB 3.2 Gen2x2 Type-C 対応
最大 20 Gbps の USB 3.2 Gen2x2 Type-C のフロントパネル用ヘッダーを搭載。
従来の 2 倍の転送速度を発揮し、超高速データ転送インターフェースをお使いいただけます。
自動インストーラーでドライバを楽々インストール
ディスクドライブをご用意いただかなくても、自動ドライバーインストーラーを使えば簡単にドライバーをインストールいただけます。
AsrockではLANドライバーをプレインストールしているので、自動ドライバーインストーラーをダウンロードするところから始めていただけます。
BIOS Flashback スイッチ搭載
BIOS フラッシュバック機能を使えば、マザーボードにCPUやメモリを搭載していなくても、BIOSを書き換えることが可能です。
詳しくは、マニュアルをご確認ください。
柔軟な統合型I/Oシールド
様々なPCケースに取り付けられるように、調整可能なI/Oシールドになっています。
仕様
| JAN | 4710483940132 | ||
|---|---|---|---|
| フォームファクター | E-ATX | ||
| CPU |
- AMD AM5 ソケット Ryzen™ 7000 シリーズ CPU に対応 - ASRock ハイパー BCLK エンジン |
||
| チップセット | - AMD X670 | ||
| メモリ |
- デュアルチャネル DDR5 Memory テクノロジ - 4 x DDR5 DIMM スロット - DDR5 ECC/non-ECC、アンバッファード・メモリに対応 最大 6600+(OC)* 1DPC 1R 最大 6600+ MHz (OC), 4800 MHz ネイティブ 1DPC 2R 最大 6000+ MHz (OC), 4800 MHz ネイティブ 2DPC 1R 最大 6000+ MHz (OC), 4000 MHz ネイティブ - システムメモリの最大容量: 128GB - Extreme Memory Profile (XMP) および EXTended Profiles for Overclocking (EXPO) メモリ モジュール |
||
| BIOS |
- 128Mb AMI UEFI Legal BIOS、多言語 GUI サポート付き - ACPI 6.0 ウェークアップ機能対応 - SMBIOS 2.7 対応 - CPU, DRAM, PCH 1.0V, VCCIO, VCCSA, VCCST 電圧マルチ調整 |
||
| 内蔵グラフィック |
統合型 AMD RDNATM 2 グラフィックス - 1 x HDMI 2.1 TMDS/FRL 8G 互換, HDR, HDCP 2.3 および 最大 4K 120Hz - 2 x USB4, HDCP 2.3 および 最大 8K 60Hz * 実際のサポートは CPU によって異なることがあります。 * USB4ポートで表示できるのはCPU内蔵グラフィックスのみです。Type-Cモニターに表示する場合は、CPU内蔵グラフィックスを搭載したモデルをご利用ください。 Type-Cモニターによっては、USB4グラフィックス出力に対応していない場合がありますので、その際はグラフィックボード出力をご利用ください。 |
||
| オーディオ |
- コンテンツ保護された 5.1 チャンネル HD オーディオ (Realtek ALC4082 オーディオコーデック) - WIMAオーディオコンデンサ（フロント出力用） - フロントパネルオーディオ用ESS SABRE9218 DAC（130dB SNR） (130dB SNR) - 左右のオーディオチャンネル用の個別の PCB レイヤー - リア出力ポート上でのインピーダンスセンシング - Nahimic Audio |
||
| ネットワーク |
- 2.5 ギガビット LAN 10/100/1000/2500 Mb/s - Killer E3100G - Killer LAN ソフトウェア - Killer DoubleShot™ Pro |
||
| ワイヤレスLAN |
- 802.11ax Wi-Fi 6E モジュール - IEEE 802.11a/b/g/n/ac/ax - 拡張6GHz帯域サポートを備えたデュアルバンド2x2 160MHzをサポート* - 2 本のアンテナで 2 (送信) x 2 (受信) ダイバーシティ・テクノロジーに対応 - Bluetooth + ハイスピードクラス II に対応 - MU-MIMO - Killer LAN ソフトウェア - Killer DoubleShot™ Pro *Wi-Fi 6E (6GHz 帯) は、Microsoft® Windows® 11 によりサポートされます。利用可否については、各国および地域のさまざまな規制状況によって異なります。 Windows® Update およびソフトウェアアップデートが利用可能になると、(サポートされている国で) 有効化されます。 *ご購入いただいた製品は、日本国の電波法に基づく規制により、今後6GHz帯に対応することができない場合があります。 *6E機能には6GHz対応ルーターが必要になります。 |
||
| 拡張スロット |
CPU: - 2 x PCIe 5.0 x16 スロット (PCIE1 および PCIE2), x16 または x8/x8 モード* Chipset: - 1 x 垂直 M.2 ソケット (Key E), タイプ 2230 WiFi/BT PCIe WiFi モジュール - AMD CrossFire™ - VGA PCIe スロットに 15μ ゴールドコンタクトを採用 (PCIE1) *起動ディスクとして NVMe SSD に対応 |
||
| ストレージ |
CPU: - 1 x Blazing M.2 ソケット (M2_1, Key M), type 2280 PCIe Gen5x4 (128 Gb/s) モード対応* Chipset: - 1 x ハイパー M.2 ソケット (M2_2, Key M), type 2230/2242/2260/2280/22110 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) モード対応* - 1 x ハイパー M.2 ソケット (M2_3, Key M), タイプ 2280 PCIe Gen4x4（64 Gb / s）モード対応* - 1 x ハイパー M.2 ソケット (M2_4, Key M), タイプ 2280 PCIe Gen4x4（64 Gb / s）モード対応* - 4 x SATA3 6.0 Gb/s コネクタ ASMedia ASM1061: - 4 x SATA3 6.0 Gb/s コネクタ** *起動ディスクとして NVMe SSD に対応 ASRock U.2 キット ** M2_2 が SATA タイプ M.2 デバイスで使用されている場合は、SATA3_A1 は無効になります。 |
||
| RAID | － | ||
| 内部コネクタ |
- 1 x 電源 LED とスピーカーヘッダー - 1 x RGB LED ポート* - 3 x アドレサブル LED ヘッダー** - 1 x CPU ファンコネクタ (4 ピン)*** - 1 x CPU/ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)**** - 6 x シャーシ / ウォータポンプファンコネクタ (4 ピン) (スマートファン速度制御)***** - 1 x 24 ピン ATX 電源 コネクタ (高密度電源コネクタ) - 2 x 8 ピン 12V 電源 コネクタ (高密度電源コネクタ) - 1 x フロント音源ポート コネクタ (15μ ゴールドオーディオコネクタ) - 2 x USB 2.0 ポート (4 USB 2.0 ポート対応) - 2 x USB 3.2 Gen1 ポート (4 USB 3.2 Gen1 ポート対応) - 1 x フロントパネルType-C USB 3.2 Gen2x2 ヘッダー (20 Gb/s) - 1 x Dr. Debug (LED 付き) - 1 x 電源ボタン (LED 付き) - 1 x リセットボタン (LED 付き) *合計 12V/3A、36W までの LED ストリップに対応 **合計 5V/3A、15W までの LED ストリップに対応 ***CPU_FAN1 the fan 電源 最大 1A (12W). ****CPU_FAN2/WP_3A the fan 電源 最大 3A (36W). *****CHA_FAN1~6/WP the fan 電源 最大 2A (24W). CPU_FAN2/WP_3A および CHA_FAN1~6/WP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。 |
||
| 後部出入力ポート |
- 2 x アンテナポート - 1 x HDMI ポート - 1 x SPDIF 光出力コネクタ ポート - 2 x USB4 Type-C ポート (40 Gb/s)* - 5 x USB 3.2 Gen2 Type-A ポート (10 Gb/s) (リドライバー) (USB32_12 are Lightning Gaming ポート. USB32_3 ウルトラ USB パワー) - 3 x USB 3.2 Gen1 ポート - 1 x RJ-45 LAN ポート - 1 x CMOS クリアスイッチ - 1 x BIOS Flashback スイッチ - 1 x ラインアウト (Gold サウンドジャック) - 1 x マイクイン (Gold サウンドジャック) *USB-PD 3.0 9V/3A(27W) と 5V/3A(15W) に対応 |
||
| 対応OS | Microsoft® Windows® 11 / 10 64-bit | ||
| 付属品 |
- 1 x ユーザーマニュアル - 4 x SATAフラットケーブル - 1 x ワイヤレスドングル USB ブラケット - 1 x Blazing M.2 Gen5 ファンヒートシンク - 1 x ASRock WiFi 2.4/5/6 GHz アンテナ - 4 x M.2 ソケット用ねじ - 1 x M.2 ソケット用スタンドオフ |
||
| 保証期間 | 2年 | ||
| サポート |
RoHS：○ PSE：対象外 電波法：○ |
||
| 関連リンク | メーカー製品ページ | ||
| 備考 |
※関連リンクのASRock製品情報もあわせて参照下さい。 ※製品の仕様・付属品などは予告なく変更される場合があります。 |
