マザーボード

ASRock(アスロック) Socket AM4 AMD X570 MicroATX マザーボード

X570M Pro4

マザーボード

ASRock(アスロック) Socket AM4 AMD X570 MicroATX マザーボード

X570M Pro4

この製品について

  • AMD X570搭載 新RyzenのスリムPC向けMicroATXモデル
    X570M Pro4
画像一括ダウンロードはこちら

主な特長

SSD用のDual Hyper M.2 スロット

第3世代に比べて約2倍の速度で動作する、次世代のPCI Express 4.0 M.2 スロットを2基搭載しています。

新世代PCI Express 4.0搭載のスチールスロット

第3世代の約2倍の速度を可能にする、次世代PCI Express 4.0を搭載しています。
さらにASRock独自のSteel Slotにより、信号の安定性を確保、重いグラフィックスカードをPCI-Eスロットにしっかりと固定します。

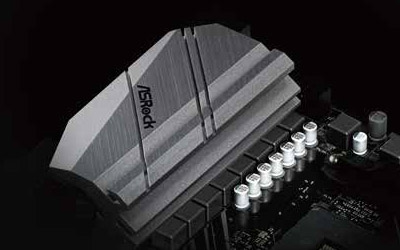

XXLアルミ合金製ヒートシンク

特大のアルミ合金製ヒートシンクにより、MOSFETとチップセットを効率的に排熱、システム全体の安定性を高めます。

10 フェイズパワーデザイン

高耐久コンポーネントでCPUへスムーズに電力を供給。
高いパフォーマンスを発揮します。

仕様

JAN 4717677338812
フォームファクター MicroATX
CPU - AMD AM4ソケットRyzen™2000および3000シリーズのプロセッサをサポート
- Digi Powerデザイン
- 10パワーフェーズデザイン
チップセット - X570
メモリ - デュアルチャンネルDDR4メモリ技術
- 4 x DDR4 DIMMスロット
- AMD RyzenシリーズCPU(Matisse)はDDR4 4200+(OC)/ 4133(OC)/ 3466(OC)/ 3200/2933/2667/2400/2133 ECCおよび非ECC、バッファなしメモリをサポート*
- AMD RyzenシリーズのCPU(Pinnacle Ridge)はDDR4 3466+(OC)/3200(OC)/ 2933/2667/2400/2133 ECCおよび非ECC、バッファなしメモリをサポート*
- AMD RyzenシリーズCPU(Picasso)はDDR4 3466+(OC)/ 3200(OC)/ 2933/2667/2400/2133非ECC、バッファなしメモリをサポート*
* RyzenシリーズCPU(Picasso)の場合、ECCはPRO CPUでのみサポートされています。
*詳細については、ASRockのWebサイトのメモリサポートリストを参照してください(http://www.asrock.com/)
- システムメモリの容量:最大128ギガバイト
- DIMMスロットに15μゴールドコンタクト

* AMDの非XMPメモリ周波数サポートについては、ASRockのWebサイトを参照してください。 (http://www.asrock.com/)
BIOS - GUIサポート付き256Mb AMI UEFIリーガルBIOS
- プラグアンドプレイをサポート
- ACPI 5.1コンプライアンスウェイクアップイベント
- ジャンパーフリーをサポート
- SMBIOS 2.3のサポート
- CPU VCORE、CPU VDDCR_SOC、DRAM、VPPM、PREM VDD_CLDO、PERMVDDCR_SOC、+ 1.8V、VDDP電圧マルチ調整
内蔵グラフィック - RyzenシリーズAPUに統合されたAMD Radeon™Vegaシリーズグラフィック*
*実際のサポートはCPUによって異なります
- DirectX 12、ピクセルシェーダ5.0
- 共有メモリのデフォルトは2GBです。 最大共有メモリは最大16GBをサポートします。
*最大共有メモリ16GBには32GBのシステムメモリが必要です。
- デュアルグラフィックス出力:独立したディスプレイコントローラによるHDMIとDisplayPort 1.2ポートのサポート
- HDMI 2.0:最大4K x 2K(4096x2160)@ 30Hzの解像度
- DisplayPort 1.2:最大4K x 2K(4096x2160)@ 60Hzの解像度
- HDMI 2.0ポートで自動リップシンク、ディープカラー(12bpc)、xvYCC、およびHBR(高ビットレートオーディオ)をサポート(準拠HDMIモニターが必要です)
- HDMI 2.0およびDisplayPort 1.2ポートを備えたHDCP 1.4をサポート
- HDMI 2.0およびDisplayPort 1.2ポートで4K Ultra HD(UHD)再生をサポート
- MicrosoftPlayReady®をサポート
オーディオ - コンテンツ保護付き7.1 CH HDオーディオ(Realtek ALC1200オーディオコーデック)
- プレミアムブルーレイオーディオのサポート
- サージ保護をサポート
- ELNAオーディオキャップ
- PCB絶縁シールド
- R/Lオーディオチャンネル用の個々のPCB層
ネットワーク - ギガビットLAN 10/100/1000 Mb/s
- ギガPHYインテル®I211AT
- Wake-on-LANをサポート
- 雷/ESD保護をサポート
- 省電力イーサネット802.3azをサポート
- PXEをサポート
無線ネットワーク
拡張スロット AMD RyzenシリーズのCPU(Matisse)
- 2 x PCI Express 4.0 x16スロット(PCIE1/PCIE3:シングル x16(PCIE1)、デュアル x16(PCIE1)/x4(PCIE3))*

AMD RyzenシリーズCPU(Pinnacle Ridge)
- 2 x PCI Express 3.0 x16スロット(PCIE1/PCIE3:シングルx16(PCIE1)、デュアルx16(PCIE1)/x4(PCIE3))*

AMD RyzenシリーズCPU(Picasso)
- 2 x PCI Express 3.0 x 16スロット(PCIE1/PCIE3:シングルx8(PCIE1)、デュアルx8(PCIE1)/x4(PCIE3))*

*起動ディスクとしてNVMe SSDをサポート

- 1 x PCI Express 4.0 x1スロット
- AMD Quad CrossFireX™およびCrossFireX™をサポート
- 1 x M.2ソケット(キーE)、タイプ2230 WiFi/BTモジュールをサポート
- VGA PCIeスロット(PCIE1)の15µゴールドコンタクト
ストレージ - 8 x SATA3 6.0 Gb/sコネクタ、RAID(RAID 0、RAID 1、およびRAID 10)、NCQ、AHCI、およびホットプラグをサポート
- 1 x Hyper M.2 Socket(M2_1)、Mキータイプ 2242/2260/2280/22110 M.2 PCI Expressモジュール(Gen4x4(64 Gb/s)(Matisse)またはGen3x4(32 Gb/s)までをサポート (Pinnacle Ridge、Picasso)*
- 1 x Hyper M.2 Socket(M2_2)、Mキータイプ 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/sモジュールおよび最大Gen4x4(64 Gb/s)までのM.2 PCI Expressモジュールをサポート(Matisse)またはGen3x4(32 Gb/s)(Pinnacle Rdige、Picasso)*
*起動ディスクとしてNVMe SSDをサポート
* ASRock U.2 Kitをサポート
RAID
内部コネクタ - 1 x COMポートヘッダ
- 1 x SPI TPMヘッダ
- 1 x 電源LEDとスピーカーヘッダー
- 1 x AMDファンLEDヘッダー
* AMDのファンLEDヘッダーは、通常のRGB LEDストライプと互換性があります。
* AMDのファンLEDヘッダーは最大3A(36W)、最大長さ2.5MのLEDストリップをサポートします。
- 1 x RGB LEDヘッダー
*合計12V/3A、36W LEDストリップまでサポート
- 1 x アドレス可能LEDヘッダー
*合計5V/3A、15W LEDストリップまでサポート
- 1 x CPUファンコネクタ(4ピン)
* CPUファンコネクタは最大1A(12W)のファン出力のCPUファンをサポートします。
- 1 x CPU/ウォーターポンプファンコネクタ(4ピン)(スマートファンスピードコントロール)
* CPU/ウォーターポンプファンは最大2A(24W)のファン出力のウォータークーラーファンをサポートします。
- 3 x シャーシ/ウォーターポンプファンコネクタ(4ピン)(Smart Fan Speed Control)
*シャーシ/ウォーターポンプファンは、最大2A(24W)のファン出力のウォータークーラーファンをサポートします。
* CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP、およびCHA_FAN3/WPは、3ピンまたは4ピンのファンが使用されているかどうかを自動検出できます。
- 1 x 24ピンATX電源コネクタ
- 1 x 8ピン12V電源コネクタ
- 1 x フロントパネルオーディオコネクタ
- 1 x AMD LEDファンUSBヘッダー
- 1 x Thunderbolt AICコネクタ(5ピン)(ASRock Thunderbolt AICカードのみをサポート)
- 2 x USB 2.0ヘッダー(4つのUSB 2.0ポートをサポート)(ESD保護をサポート)
- 1 x USB 3.2 Gen1ヘッダー(2つのUSB 3.2 Gen1ポートをサポート)(ESD保護をサポート)
後部出入力ポート - 3 x アンテナポート(I/Oパネルシールド上)
- 1 x PS / 2マウス/キーボードポート
- 1 x HDMIポート
- 1 x DisplayPort 1.2
- 1 x USB 3.2 Gen2タイプAポート(10 Gb/s)(ReDriver)(ESD保護をサポート)
- 1 x USB 3.2 Gen2 Type-Cポート(10 Gb/s)(ReDriver)(ESD保護をサポート)
- 6 x USB 3.2 Gen1ポート(ESD保護をサポート)
- 1 x RJ-45 LANポート(ACT/LINK LEDおよびSPEED LED)
- HDオーディオジャック:ラインイン/フロントスピーカー/マイク
対応OS - Microsoft® Windows® 10 64-bit
付属品 - クイックインストールガイド、サポートCD、I/Oシールド
- 2 x SATAデータケーブル
- 3 x M.2ソケット用ネジ
- 1 x M.2ソケット用スタンドオフ
保証期間 2年
サポート RoHS:○
PSE:対象外
電波法:対象外
関連リンク メーカー製品ページ
備考 ※関連リンクのASRock製品情報もあわせて参照下さい。
※製品の仕様・付属品などは予告なく変更される場合があります。
