マザーボード

ASRock(アスロック) LGA 1700 Intel B660 Micro ATX マザーボード

B660M Pro RS

マザーボード

ASRock(アスロック) LGA 1700 Intel B660 Micro ATX マザーボード

B660M Pro RS

この製品について

  • Intel B660搭載、コストパフォーマンスの高いエントリーモデル
    8フェーズのDr.MOS VRM設計によって効率的に電力を供給し、発熱を抑えパフォーマンスを維持します。
    B660M Pro RS
画像一括ダウンロードはこちら

主な特長

Nahimic Audio

ヘッドフォン、ヘッドセット、外部または内部スピーカー、USB、Wi-Fi、アナログ出力、HDMIのいずれを使用していても、Nahimic Audioは、鮮やかでリッチなディテールとともに、最も魅力的なリスニング体験を実現します。

強化スチールスロット

強化スチールスロットは、次世代PCI Express 4.0規格に対応しています。次のようなメリットがあります。「追加のアンカーポイントを提供」「より強力なラッチを実現」「信号の安定性を確保」「重いグラフィックカードへの対応」

Hyper M.2

次世代 PCI Express 4.0 M.2 SSD に対応します。従来の第 3 世代と比較して 2 倍の速度を提供する能力があり、超高速データ転送が可能です。

POLYCHROME RGB

内蔵 RGB LEDやLED ストリップ、CPU ファン、クーラー、シャーシなどのRGB デバイスをコントロールできます。Polychrome RGB Sync 認定アクセサリーでも同期可能です。

8パワーフェーズ設計 + DR.MOS

高耐久コンポーネントを搭載し、CPUにスムーズに電力を供給することで、高いオーバークロック性能と安定性を発揮します。

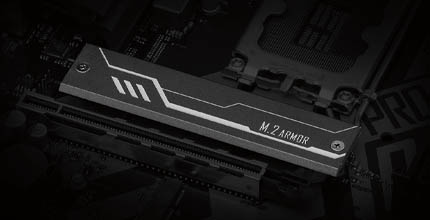

フルカバー M.2 ヒートシンク

フルカバーM.2ヒートシンクは、効率的に熱を放散。高速なM.2 SSDが、安定した状態で動作するようサポートします。

フロントUSB3.2 Gen1 Type-C

フロントUSB3.2 Gen1 Type-Cヘッダーにより、最大5Gbpsのデータ転送速度と次世代反転式USB設計をコンピュータケースのフロントパネルに実現します。

仕様

JAN 4710483936524
フォームファクター Micro ATX
CPU - 第12世代インテル® Core™ プロセッサー(LGA1700)対応
- デジタル電源設計
- 8電源フェーズ設計
- インテル® ハイブリッド・テクノロジー対応
- インテル® ターボ・ブースト・マックス 3.0テクノロジー対応
チップセット - Intel® B660
メモリ - デュアルチャネルDDR4メモリテクノロジー
- 4 x DDR4 DIMMスロット
- 最大4800+(OC)のDDR4 non-ECC、アンバッファードメモリをサポート
* DDR4 3200をネイティブでサポートします。
* 詳細については、ASRock のウェブサイトのメモリサポートリストを参照してください。(http://www.asrock.com/)
- ECC UDIMMメモリモジュールに対応(Non-ECCモードで動作)
- システムメモリの最大容量:128GB
- インテル®エクストリーム・メモリ・プロファイル(XMP)2.0対応
BIOS - 128Mb AMI UEFI Legal BIOS、多言語GUIをサポート
- ACPI 6.0準拠のウェイクアップイベント
- SMBIOS 2.7対応
- CPU Core/Cache, CPU GT, DRAM, VDD_IMC, VCCIN AUX, +1.05V PROC, +0.82V PCH , +1.05V PCH 電圧マルチアジャストメント
内蔵グラフィック * Intel® UHD Graphics Built-in VisualsおよびVGA出力は、GPU内蔵プロセッサでのみサポートされます。
- インテル® Xe グラフィックス・アーキテクチャー (Gen 12)
- デュアルグラフィックス出力:独立したディスプレイコントローラによるHDMIおよびDisplayPort 1.4ポートに対応
- HDMI 2.1 TMDS:最大解像度4K x 2K (4096x2160) @ 60Hz
- DisplayPort 1.4 DSC(圧縮):最大解像度8K(7680x4320)@60Hz / 5K(5120x3200)@120Hz
- HDMI 2.1 TMDS対応、DisplayPort 1.4ポート搭載、HDCP 2.3対応
オーディオ - 7.1CH HDオーディオ(Realtek ALC897 Audio Codec)
- サージプロテクション対応
- Nahimicオーディオ
ネットワーク - ギガビットLAN 10/100/1000 Mb/s
- ギガPHY インテル® I219V
- Wake-On-LAN対応
- ライトニング/ESDプロテクション対応
- エネルギー効率の高いイーサネット802.3azに対応
- UEFI PXEをサポート
ワイヤレスLAN
拡張スロット - 2 x PCIe x16スロット(シングル:Gen4x16(PCIE1)、デュアル:Gen4x16(PCIE1)/Gen3x4(PCIE3))*
* 起動ディスクとしてNVMe SSDをサポート
- 1 x PCIe Gen3x1スロット
- AMD CrossFire™に対応
- 1 x M.2 ソケット(キーE)、タイプ2230 WiFi/BT PCIe WiFi モジュール もしくは Intel CNVi (WiFi/BT統合) 対応
ストレージ - 4 x SATA3 6.0 Gb/s コネクタ*。
* M2_2がSATAタイプのM.2デバイスで占有されている場合、SATA3_0は無効となります。
- 1 x Hyper M.2 Socket (M2_1, Key M), タイプ2242/2260/2280 PCIe Gen4x4 (64 Gb/s) モードをサポート**
- 1 x Ultra M.2 Socket (M2_2, Key M), タイプ 2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s)モードをサポート**
** インテル® オプタン™・テクノロジー対応(M2_2のみ)
** インテル® ボリューム・マネジメント・デバイス(VMD)対応
** 起動ディスクとしてNVMe SSDをサポート
** ASRock U.2キットをサポートします
RAID - SATAストレージデバイスのRAID 0、RAID 1、RAID 5、RAID 10に対応
内部コネクタ - 1 x SPI TPMヘッダー
- 1 x シャーシ開閉検出とスピーカーのヘッダー
- 1 x RGB LEDヘッダー
* 合計で最大12V/3A、36WのLEDストリップをサポート。
- 3 x アドレス指定可能なLEDヘッダー
* 合計で最大5V/3A、15WのLEDストリップをサポート。
- 1 x CPUファンコネクタ(4ピン)*
* 最大1A(12W)のCPUファンをサポート。
- 1 x CPU/水冷ファンコネクタ(4ピン) (スマートファンスピードコントロール)
* CPU/水冷ファンコネクタは、最大2A(24W)の水冷ファンをサポート。
- 3 x シャーシ/水冷ファンコネクター(4ピン) (スマートファンスピードコントロール)
* シャーシ/水冷ファンコネクタは、最大2A(24W)の水冷ファンをサポートしています。
* CPU_FAN2/WPとCHA_FAN1~3/WPは、3ピンまたは4ピンファンが使用されているかどうかを自動検出可能。
- 1 x 24ピンATX電源コネクタ
- 1 x 8ピン12V電源コネクタ(高密度電源コネクタ)
- 1 x フロントパネルオーディオコネクタ
- 1 x Thunderbolt AIC コネクタ (5ピン) (ASRock Thunderbolt 4 AIC カードに対応)
- 2 x USB 2.0 ヘッダー (4 USB 2.0 ポートをサポート) (ESD 保護対応)
- 1 x USB 3.2 Gen1 ヘッダー (2 USB 3.2 Gen1 ポートをサポート)(ESD保護対応)
- 1 x フロントパネル Type C USB 3.2 Gen1 ヘッダー(ESD保護対応)
後部出入力ポート - 3 x アンテナ取り付けポイント
- 1 x PS/2マウス/キーボードポート
- 1 x HDMIポート
- 1 x DisplayPort 1.4
- 4 x USB 3.2 Gen1 ポート (ASMedia ASM1074hub) (ESD保護対応)
- 2 x USB 2.0ポート (ESD保護対応)
- 1 x LED付きRJ-45 LANポート(ACT/LINK LED、SPEED LED)
- HDオーディオジャック:ライン入力 / フロントスピーカー / マイク
対応OS Microsoft® Windows® 11 / 10 64-bit
付属品 - クイックインストールガイド、サポートCD
- 2 x SATAデータケーブル
- 3 x M.2ソケット用ネジ
- 1 x M.2ソケット用スタンドオフ
保証期間 2年
サポート RoHS:○
PSE:対象外
電波法:対象外
関連リンク メーカー製品ページ
備考 ※関連リンクのASRock製品情報もあわせて参照下さい。
※製品の仕様・付属品などは予告なく変更される場合があります。
