B650 Steel Legend WiFi
B650 Steel Legend WiFi | ASRock(アスロック) Socket AM5 AMD B650 ATX WiFi+Bluetoothモジュール付属 マザーボード
B650 Steel Legend WiFi
主な特長
![ドクター モスのチップイメージ](/pim/series/__icsFiles/afieldfile/2024/02/21/b650-steel-legend-wifi-01.jpg)
電流をインテリジェントに供給してくれる、Dr. MOSを採用
Dr.MOSは、従来のMOSFETと比較して各相に高い電流をインテリジェントに供給することで熱問題を改善し、優れた性能を発揮します。
![](/pim/series/__icsFiles/afieldfile/2024/02/21/b650-steel-legend-wifi-02.jpg)

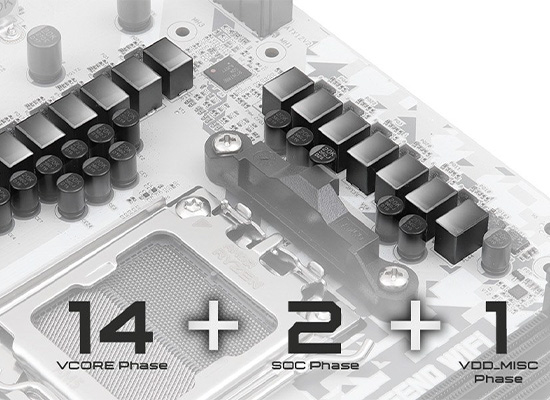

CPUへのスムーズな電力供給機能を備えた 14+2+1 電源フェーズ設計
高耐久コンポーネントと、CPUへのスムーズな電力供給機能を備えており、高いパフォーマンスを発揮します。
![コンデンサの画像](/pim/series/__icsFiles/afieldfile/2024/02/21/b650-steel-legend-wifi-03.jpg)
長寿命 20K コンデンサ
製品寿命 約20,000時間のコンデンサが使われており、耐久性・安定性が向上しています。
![8層の基板のイメージ](/pim/series/__icsFiles/afieldfile/2024/02/21/b650-steel-legend-wifi-03_1.jpg)
システムの信頼性を高める、8 層 基板 設計
8層になるPCBは、信号トレースと電源形状を安定させ、発熱を抑えながら高いエネルギー効率を実現します。
妥協のないパフォーマンスでありながらも、システムの信頼性と長寿命も損ないません。
高速動作時の安定性を高める、表面実装テクノロジーを備えた PCIe Gen5
従来の基板を貫通する DIP スタイルの PCIe スロットと比較して、SMT タイプの PCIe スロットは信号の流れを妨げず、動作の安定性を高めます。
![PCI エクスプレススロットの表面実装イメージ](/pim/series/__icsFiles/afieldfile/2024/02/21/b650-steel-legend-wifi-04.jpg)
![マザーボードに搭載されたメモリイメージ](/pim/series/__icsFiles/afieldfile/2024/02/21/b650-steel-legend-wifi-05.jpg)
DDR5 EXPO & XMP サポートで簡単オーバークロック
「安定性と信頼性のある製品」というコンセプトのもと、細部に至るまで妥協をしない設計になっています。
マザーボードは 8 レイヤー PCB 設計が採用されており、テスト済みプロファイルを有効にすれば、DDR5 メモリのオーバークロック性能を最大 7200MHz に向上させることが可能です。
メモリモジュールがAMD EXPO™/ Intel® XMPに対応していれば、簡単にオーバークロックが可能になります。
※ メモリオーバークロックには特定のリスクが伴います。オーバークロックをすると、システムの安定性に影響を及ぼすことがあります。オーバークロックはご自分の責任と費用で行ってください。EXPO/XMP プロファイルサポートはシステム構成、メモリモジュール、マザーボードモデルによって異なることがあります。
CPUの性能を最大限引き出す、Blazing OC チューナー
Blazing OC チューナーにより、CPUの温度や電流の状況に合わせて、OC モードと PBO(Precision Boost Overdrive)モードを自動で切り替えます。
電流がしきい値を超えると手動 OC モードになり、電流がしきい値を下回るとPrecision Boost Overdrive モードに切り替わります。
これにより、CPU の最高の性能を引き出します。
BIOS を開いてセットアップする必要はなく、すべての設定を OS 上で変更可能です。
![ブレイジング OC チューナーの機能説明](/pim/series/__icsFiles/afieldfile/2023/09/12/b650i-lightning-wifi-06.jpg)
![プレシジョンブーストオーバードライブのイメージ](/pim/series/__icsFiles/afieldfile/2023/09/12/b650i-lightning-wifi-07.jpg)
AMD PBO(Precision Boost Overdrive)テクノロジー対応
PBO (Precision Boost Overdrive) とは、プロセッサがPC 内部の状況を分析し、クロック速度をコントロールすることによりPC の性能を向上させるAMDのテクノロジーです。
PBO を有効にする前に、システムの冷却が十分であることを確認してください。
![ナヒミックオーディオのロゴイメージ](/pim/series/__icsFiles/afieldfile/2023/09/12/b650i-lightning-wifi-08.jpg)
オーディオパフォーマンスを最適化する、Nahimic Audio
ヘッドフォン、ヘッドセット、外部または内部スピーカー、USB、Wi-Fi、アナログ出力、HDMIのいずれを使用していても、サウンドユーティリティ「Nahimic Audio」により、鮮やかでリッチなディテールとともに、魅力的なリスニングをお楽しみいただけます。
![様々な方向から音を感じているヘッドホンの男性](/pim/series/__icsFiles/afieldfile/2024/02/21/b650-steel-legend-wifi-06.jpg)
Nahimic Audio - 通話品質の向上
Nahimic Audioのパワフルなアルゴリズムで、ノイズを抑え、音声レベルを保った心地よい通話・ボイスチャットを可能にします。
ノイズ抑制
電子機器などから発せられるノイズを抑制します。
エコーキャンセル
スピーカーの音をマイクが拾うことで発生するのエコーを防ぎます。
外部音声キャンセル
マイクに発せられた声以外の周囲の雑音を抑制します。
ボイススタビライザー
マイクからの音声ボリュームの強弱を、最適なボリュームに調整します。
![FPSのゲーム画面にレーダーが合成されたイメージ](/pim/series/__icsFiles/afieldfile/2024/02/21/b650-steel-legend-wifi-07.jpg)
Nahimic Audio - サウンドトラッカー
Nahimic Audioのサウンドトラッカーは、ゲーム内で発生した音(足音や銃声)が、どの方向から発生しているかを視覚的に表示する機能です。
音声の方向を視覚化することで、発生位置をより把握しやすくなります。
![RGB LEDでカラフルに光るPCパーツのイメージ](/pim/series/__icsFiles/afieldfile/2024/02/21/b650i-lightning-wifi-10.jpg)
イルミネーションの同期が可能な、POLYCHROME RGB
オンボード RGB ヘッダーとアドレサブル RGB ヘッダーが搭載されているので、ストリップ、CPU ファン、クーラー、シャーシなどの互換性のある LED デバイスを接続できます。
ユーザーは、POLYCHROME RGB Sync 認定を受けたアクセサリ全体で RGB LED デバイスを同期して、自分だけの独自のライティング効果を作成することもできます。
※ アドレサブル RGB LED ヘッダーは、最大定格が 3A(5V)の WS2812B アドレッサブル RGB LED ストリップ(5V/Data/GND)に対応します。最大 80 個の LED に対応。長さは 2 メートル以内です。
※ RGB LED ヘッダーは、最大定格が 3A(12V)の標準的な 5050 RGB LED ストリップ(12V/G/R/B)に対応します。長さは 2 メートル以内です。
![基板上のM.2ソケットを強調したイメージ](/pim/series/__icsFiles/afieldfile/2024/02/21/b650-steel-legend-wifi-08.jpg)
高速転送が可能なPCIe 5.0対応 M.2 ソケットを搭載
ボード上に搭載されたBlazing M.2 ソケットは、最新のPCI Express 5.0に対応し、前世代の2倍となる128 Gb/秒の転送速度に対応。
高速SSDの高い性能を引き出すことが可能です。
![M.2 SSD用ヒートシンクの画像](/pim/series/__icsFiles/afieldfile/2024/02/21/b650-steel-legend-wifi-09.jpg)
放熱性能を高める、M.2 SSD用 マルチレイヤーヒートシンク搭載
大型のアルミニウム合金製 M.2 ヒートシンクを搭載。
M.2 SSDに取り付けることでSSDの放熱をサポートし、サーマルスロットリングによる速度低下を抑制します。
ネジの落下防止加工
ヒートシンクのネジは落下防止加工が施されており、ケース内にネジを落としたり、無くしたりすることがありません。
従来のGbEから最大2.5倍に強化!Dragon 2.5GB/s LAN搭載
2.5GB/sのLANにより、標準的なギガビットイーサネットと比較して、ネットワーキング性能を最大 2.5 倍の帯域幅まで強化します。
オンラインゲーム、データ転送、バックアップなど、より高速なデータ通信をご活用いただけます。
![2.5ギガbpsの転送速度で通信をするLANポートのイメージ](/pim/series/__icsFiles/afieldfile/2024/02/21/b650-steel-legend-wifi-10.jpg)
![](/pim/series/__icsFiles/afieldfile/2023/12/15/trx50-ws-15.jpg)
高速無線LAN Wi-Fi 6E 802.11ax + Bluetoothモジュール 搭載
Wi-Fi 6E + Bluetooth対応モジュールを搭載。
Wi-Fi 6Eは、6GHzの周波数帯に拡張され、より快適で高速なインターネット環境をお使いいただけます。
※ Wi-Fi 6E(6GHz帯)はMicrosoft® Windows® 11でサポートされます。各国・地域の規制状況により異なります。6E機能を利用するには、6GHz対応ルーターが必要です。
最大20Gbps(規格値)対応、次世代USB3.2 Gen2x2ポート搭載
リアパネルにはType-C USB 3.2 Gen2x2ポートが実装されています。
次世代USB 3.2 Gen2x2では、最大20Gbps(規格値)のデータ転送をお使いいただけます。
![USB3.2 ジェン ツー バイ ツー の転送速度が20ギガビット/秒であることを示すイメージ](/pim/series/__icsFiles/afieldfile/2024/02/21/b650-steel-legend-wifi-11.jpg)
![オンボードのUSBポートのイメージ](/pim/series/__icsFiles/afieldfile/2023/11/24/b650m-pg-lightning-03.jpg)
ケースのフロントパネルに対応したUSB3.2 Gen1ポート搭載
オンボードに、最大5Gbps(規格値)のデータ転送が可能なフロントパネル用USB 3.2 Gen1 Type-Cヘッダーを搭載しています。
![ドライバインストールツールのイメージ](/pim/series/__icsFiles/afieldfile/2023/11/24/b650m-pg-lightning-04.gif)
自動インストーラーでドライバを楽々インストール
ディスクドライブをご用意いただかなくても、自動ドライバーインストーラーを使えば簡単にドライバーをインストールいただけます。
AsrockではLANドライバーをプレインストールしているので、自動ドライバーインストーラーをダウンロードするところから始めていただけます。
![USBフラッシュでBIOSを書き換えるイメージ](/pim/series/__icsFiles/afieldfile/2024/02/21/b650-steel-legend-wifi-12.jpg)
BIOS Flashback スイッチ搭載
BIOS フラッシュバック機能を使えば、マザーボードにCPUやメモリを搭載していなくても、BIOSを書き換えることが可能です。
詳しくは、マニュアルをご確認ください。
![I O シールドが、様々な方向に調整可能なイメージ](/pim/series/__icsFiles/afieldfile/2024/02/21/b650-steel-legend-wifi-13.jpg)
フレキシブルに取り付け可能なI/Oシールド
フレキシブルI/Oシールドは、上下左右に加えて前後にわずかに動くため、取り付けるPCケースにジャストフィットするように設計されています。
仕様
製品名 / 型番 | B650 Steel Legend WiFi | ||
---|---|---|---|
JAN | 4710483944598 | ||
フォームファクター | ATX | ||
CPU | - AMD AM5 ソケット Ryzen™ 8000 及び 7000 シリーズ CPU に対応 | ||
チップセット | - AMD B650 | ||
メモリ |
- デュアルチャネル DDR5 Memory テクノロジ - 4 x DDR5 DIMM スロット - DDR5 ECC/non-ECC、アンバッファード・メモリに対応 最大 7200+(OC) - システムメモリの最大容量: 192GB - Xtreme Memory Profile (XMP) および オーバークロッキング向け拡張プロファイル (EXPO) メモリ モジュール |
||
BIOS | - GUI でサポートされた 256Mb AMI UEFI Legal BIOS | ||
内蔵グラフィック |
AMD RDNA™ グラフィック統合型 (実際のサポートは CPU によって異なることがあります) - 1 x HDMI 2.1 TMDS/FRL 8G 対応、HDR、HDCP 2.3 に対応、最大解像度 4K 120Hz - 1 x DisplayPort 1.4 および DSC (compressed)、HDCP 2.3 および 最大解像度 4K 120Hz |
||
オーディオ |
- 7.1 チャンネル HD オーディオ (Realtek ALC4082 オーディオコーデック) - 左右のオーディオチャンネル用の個別PCBレイヤー - リア出力ポート上でのインピーダンスセンシング - Nahimic オーディオ |
||
ネットワーク |
- 2.5 ギガビット LAN 10/100/1000/2500 Mb/s - Dragon RTL8125BG - Dragon 2.5G LAN ソフトウェア - スマート自動調整帯幅制御 - 使いやすいビジュアル UI - ビジュアルネットワーク使用率統計 - ゲーム、ブラウザ、ストリーミングモード向けの最適化されたデフォルト設定 - ユーザーカスタマイズ優先順位制御 |
||
ワイヤレスLAN |
- 802.11axe Wi-Fi 6E モジュール - IEEE 802.11a/b/g/n/ac/ax/axe - 拡張6GHz帯域サポートを備えたデュアルバンド2x2 をサポート - 2 本のアンテナで 2 (送信) x 2 (受信) ダイバーシティ・テクノロジーに対応 - Bluetooth 5.2 + ハイスピードクラス II に対応 - MU-MIMO *Wi-Fi 6E (6GHz 帯) は、Microsoft® Windows® 11 によりサポートされます。利用可否については、各国および地域のさまざまな規制状況によって異なります。 Windows® Update およびソフトウェアアップデートが利用可能になると、(サポートされている国で) 有効化されます。 6E機能には6GHz対応ルーターが必要になります。 |
||
拡張スロット |
CPU: - 1 x PCIe 5.0 x16 スロット (PCIE1), x16 モード* Chipset: - 1 x PCIe 3.0 x16 スロット (PCIE2), x4 モード* - 1 x PCIe 4.0 x1 スロット (PCIE3)* - 1 x 垂直 M.2 ソケット (Key E), タイプ 2230 WiFi/BT PCIe WiFi モジュール - AMD CrossFire™ - VGA PCIe スロットに 15μ ゴールドコンタクトを採用 (PCIE1) *起動ディスクとして NVMe SSD に対応 SATA3_0 および SATA3_1 が占有されている場合、PCIE2 は x2 モードにダウングレードします。 |
||
ストレージ |
CPU: - 1 x Blazing M.2 ソケット (M2_1, Key M), タイプ 2260/2280 PCIe Gen5x4 (128 Gb/s) モード対応* - 1 x ハイパー M.2 ソケット (M2_3, Key M), タイプ 2260/2280 PCIe Gen4x4(64 Gb / s)モード対応*チップセット: - 1 x ハイパー M.2 ソケット (M2_2, Key M), type 2230/2260/2280 PCIe Gen4x4 (64 Gb/s) mode* - 2 x SATA3 6.0 Gb/s コネクタ** ASMedia ASM1061: - 2 x SATA3 6.0 Gb/s コネクタ *起動ディスクとして NVMe SSD に対応 **SATA3_0 および SATA3_1 が占有されている場合、PCIE2 は x2 モードにダウングレードします。 |
||
RAID |
- SATAストレージデバイス向け RAID 0、RAID 1 - M.2 NVMe ストレージデバイス向け RAID 0、RAID 1、RAID 10* * RAID 10を構築するためには、M.2 NVMe拡張カードが必要です。 |
||
内部コネクタ |
- 1 x SPI TPM ポート - 1 x 電源 LED とスピーカーヘッダー - 1 x RGB LED ポート* - 3 x アドレサブル LED ヘッダー** - 1 x CPU ファンコネクタ (4 ピン)*** - 1 x CPU/ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)**** - 4 x シャーシ / ウォータポンプファンコネクタ (4 ピン) (スマートファン速度制御)***** - 1 x 24 ピン ATX 電源 コネクタ (高密度電源コネクタ) - 2 x 8 ピン 12V 電源 コネクタ (高密度電源コネクタ) - 1 x フロント音源ポート コネクタ - 2 x USB 2.0 ポート (4 USB 2.0 ポート対応) - 2 x USB 3.2 Gen1 ポート (4 USB 3.2 Gen1 ポート対応) - 1 x フロントパネル Type C USB 3.2 Gen1 ヘッダー * 合計 12V/3A、36W までの LED ストリップに対応 ** 合計 5V/3A、15W までの LED ストリップに対応 *** CPU_FAN1 は最大 1A のファン電力をサポート (12W) **** CPU_FAN2/WP は最大 2A のファン電力をサポート (24W) ***** CHA_FAN1~4/WP は最大 2A のファン電力をサポート (24W) ***** CPU_FAN2/WP および CHA_FAN1~4/WP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます |
||
後部出入力ポート |
- 2 x アンテナポート - 1 x HDMI ポート - 1 x DisplayPort 1.4 - 1 x SPDIF 光出力コネクタ ポート - 1 x USB 3.2 Gen2x2 Type-C ポート (20 Gb/s) - 1 x USB 3.2 Gen2 Type-A ポート (10 Gb/s) - 4 x USB 3.2 Gen1 Type-A ポート (USB32_34 ウルトラ USB パワー) - 4 x USB 2.0 ポート - 1 x RJ-45 LAN ポート - 1 x BIOS Flashback スイッチ - 1 x ライン出力ジャック (Gold サウンドジャック) - 1 x マイク入力ジャック (Gold サウンドジャック) |
||
対応OS | Microsoft® Windows® 11 / 10 64-bit | ||
付属品 |
- 1 x ユーザーマニュアル - 2 x SATAフラットケーブル - 2 x ASRock WiFi 2.4/5/6 GHz アンテナ - 3 x M.2 ソケット用ねじ - 1 x M.2 ソケット用スタンドオフ |
||
保証期間 | 2年 | ||
サポート |
RoHS:○ PSE:対象外 電波法:○ |
||
関連リンク | メーカー製品ページ | ||
備考 |
※関連リンクのASRock製品情報もあわせて参照下さい。 ※製品の仕様・付属品などは予告なく変更される場合があります。 |
