マザーボード
ASRock(アスロック) Socket AM4 AMD B550 ATX マザーボード
B550 Steel Legend
マザーボード
ASRock(アスロック) Socket AM4 AMD B550 ATX マザーボード
B550 Steel Legend
メーカー
ASRock (アスロック)
主な特長
頑強なHeatsink Armor
アルミ合金製のヒートシンクトップカバーを採用し、頑丈なカバーの下には高速SSD用M.2 Key Mソケットが配置されています。また、放熱性も向上させています。
SSD用デュアルM.2ソケット
Hyper M.2ソケットはPCIe Gen4 x4をサポートし、Ultra M.2ソケットはPCIe Gen3 x4とSATA3モードでの動作が可能です。
ナヒミックオーディオ
Nahimic Audioは、出力デバイスに限らず生き生きとした豊かなディテールを備えたリスニング体験を提供します。
Dr.MOS
Dr.MOSは、従来のMOSFETと比較して、各相に高い電流をインテリジェントに供給することで熱問題を改善し、優れた性能を発揮します。

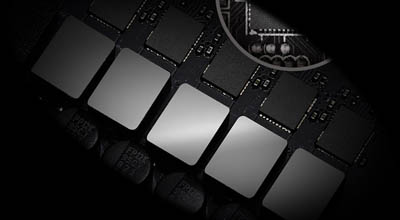

プレミアム 60A パワーチョーク
従来品に比べ、プレミアム 60A パワーチョークは飽和電流を最大 3 倍に高め、マザーボードへの V コア電圧を強化します。
高密度パワーコネクタ
23%の電力損失を削減し、コネクタの温度を22℃低下させます。
2オンス銅PCB
2オンス銅PCBにより、シグナルトレースとパワーシェイプを安定させます。エネルギー効率を高め発熱を抑制し、メモリの性能を発揮します。
POLYCHROME RGB
RGB LEDヘッダーとアドレス指定可能なRGB LEDヘッダーを使用すると、LEDストリップを接続して独自のPCスタイルを簡単に作成できます。
Dragon 2.5 Gb/s LAN
Dragon 2.5Gb/s LANは一般的なGbEと比較して最大2.5倍の帯域幅でネットワーキング・パフォーマンスを向上させます。
強化スチールスロット [PCIe 4.0バージョン]
強化スチールスロットは追加のアンカーポイントや強力なラッチを備えており、信号の安定性を確保し重いグラフィックボードを支えます。
フロント USB 3.2 Gen2 Type-C
最大5 Gbpsのデータ転送速度と次世代リバーシブルデザインのフロントUSB 3.2 Gen2 Type-Cヘッダーを搭載しています。
デュアル USB 3.2 Gen2 (Type-A + Type-C)
リアポートには、Type-AおよびType-C USB 3.2 Gen2ポートが搭載されています。次世代USB 3.2 Gen2デバイスをサポートし、最大10 Gbpsのデータ転送速度を発揮します。
WiFi用M.2 (KEY E)
オンボードLANポート以外にも、M.2（Key E）スロットによる802.11ac無線接続も可能です。※WiFiモジュールは付属していません。
フレキシブルな統合I/Oシールド
IOシールドは許容範囲スペースを確保し、インストール時に調整が可能です。
デュアルグラフィック出力
使用頻度の高いHDMI + DisplayPortのコンボを搭載しています。
ゴールドオーディオジャック
ゴールドオーディオジャックで、音声の伝達を安定させます。
Full Spike Protection
Full Spike Protectionには、予期しない電圧スパイクによってマザーボードのコンポーネントが損傷するのを防ぐ様々なテクノロジーが含まれています。
仕様
| JAN | 4710483931574 | ||
|---|---|---|---|
| フォームファクター | ATX | ||
| CPU |
- 第3世代AMD AM4 Ryzen™ / 将来のAMD Ryzen™プロセッサーをサポート*。 - デジパワーデザイン - 14 パワーフェーズ設計 *AMD Ryzen™ 5 3400G、Ryzen™ 3 3200Gとの互換性はありません。 |
||
| チップセット | - AMD B550 | ||
| メモリ |
- デュアルチャネルDDR4メモリ技術 - 4 x DDR4 DIMMスロット - AMD RyzenシリーズCPU（Matisse）DDR4 4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC＆非ECC、バッファなしメモリ* - AMD RyzenシリーズAPU DDR4 4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/ 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC＆非ECC、バッファなしメモリ* - システムメモリの最大容量：128GB** - エクストリーム メモリ プロファイル (XMP) メモリ モジュールをサポート - DIMMスロットの15μ金接点 *RyzenシリーズCPU(Picasso)の場合、PRO CPUのみECCに対応しています。 **Windows® 32ビットOSでは、OSの制限により、システム利用の予約で実際のメモリ容量が4GB未満になる場合があります。64ビットCPUを搭載したWindows® 64ビットOSの場合は、そのような制限はありません。 CPUによるメモリの組み合わせはメーカーサイトをご確認ください |
||
| BIOS |
- GUIサポート付き256MB AMI UEFIリーガルBIOS - プラグアンドプレイをサポート - ACPI 5.1 準拠のウェイクアップイベント - ジャンパーフリー対応 - SMBIOS 2.3対応 - CPU, CPU VDDCR_SOC, DRAM, VPPM, VTT_DDR オフセット, CPU VDD 1.8 電圧マルチアジャストメント |
||
| 内蔵グラフィック |
- RyzenシリーズAPU*に統合されたAMD Radeon™ Vegaシリーズグラフィックス - DirectX 12、ピクセルシェーダ5.0 - 共有メモリのデフォルトは2GBです。最大16GBまでの共有メモリをサポートしています。 - デュアルグラフィックス出力：独立したディスプレイコントローラによるHDMIとDisplayPort 1.4ポートをサポート - HDMI 2.1：最大解像度4K x 2K (4096x2160) @ 60Hzをサポートします。 - DisplayPort 1.4最大解像度5K (5120x2880)@120Hzをサポート - HDMI 2.1ポートで自動リップシンク、ディープカラー（12bpc）、xvYCC、HBR（ハイビットレートオーディオ）をサポートしています（準拠のHDMIモニターが必要です）。 - HDMI 2.1でHDR（ハイダイナミックレンジ）をサポート - HDMI 2.1およびDisplayPort 1.4ポートでHDCP 2.3をサポート - HDMI 2.1およびDisplayPort 1.4ポートで4K Ultra HD（UHD）再生をサポート - Microsoft® PlayReadyをサポート *CPUによって実際の対応は異なる場合があります。 **最大共有メモリ16GBは32GBのシステムメモリがインストールされている必要があります。 |
||
| オーディオ |
- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec) - プレミアムブルーレイオーディオ対応 - サージ保護をサポート - 差動アンプ付き120dB SNR DAC - フロントパネルオーディオコネクタ用NE5532プレミアムヘッドセットアンプ（最大600オームのヘッドセットをサポート) - ピュアパワーイン - ダイレクトドライブ技術 - PCBアイソレートシールド - リアアウトポートのインピーダンスセンシング - R/Lオーディオチャンネル用の個別PCBレイヤ - ゴールドオーディオジャック - 15μゴールドオーディオコネクタ - ナヒミックオーディオ |
||
| ネットワーク |
- 2.5 ギガビット LAN 10/100/1000/2500 Mb/s - ドラゴン RTL8125BG - ドラゴン2.5G LANソフトに対応 - スマート自動調整帯域幅制御 - ビジュアルユーザーフレンドリーUI - ビジュアルネットワーク利用統計 - ゲーム、ブラウザ、ストリーミングモードに最適化されたデフォルト設定 - ユーザーがカスタマイズした優先度制御 - ウェイクオンLAN対応 - ライトニング/ESD保護をサポート - エネルギー効率の良いイーサネット802.3azをサポート - PXEをサポート |
||
| 無線ネットワーク | － | ||
| 拡張スロット |
AMD RyzenシリーズのCPU（Matisse) - 2 x PCI Express x16スロット(PCIE1: Gen4x16モード、PCIE3: Gen3 x4モード)* AMD RyzenシリーズAPU - 2 x PCI Express x16スロット(PCIE1: Gen3x16モード、PCIE3: Gen3 x4モード)* - 2 x PCI Express 3.0 x1スロット - AMD Quad CrossFireX™およびCrossFireX™をサポート - 1 x M.2 ソケット（キー E）は、タイプ 2230 WiFi/BT モジュールをサポート - VGA PCIeスロット(PCIE1)の15μゴールドコンタクト *起動ディスクとしてNVMe SSDをサポート |
||
| ストレージ |
- 6 x SATA3 6.0 Gb/s コネクタ、RAID (RAID 0、RAID 1、RAID 10)、NCQ、AHCI、ホットプラグをサポート* - 1 x Hyper M.2ソケット（M2_1）、Mキータイプ2230/2242/2260/2280 M.2 PCI Expressモジュール、最大Gen4x4（64 Gb/s）（Matisse使用時）またはGen3x4（32 Gb/s）をサポート** - 1 x M.2ソケット（M2_2_2）、Mキータイプ2230/2242/2260/2280/22110をサポート M.2 SATA3 6.0 Gb/sモジュールおよびM.2 PCI Expressモジュール最大Gen3 x2（16 Gb/s）をサポート** *M2_2とSATA3_5_6はレーンを共有しています。どちらか一方が使用されている場合、もう一方は無効になります。 **起動ディスクとしてNVMe SSDをサポートしています。 ASRock U.2キットをサポート |
||
| RAID | － | ||
| 内部コネクタ |
- 1 x SPI TPM ヘッダー - 1 x パワーLED およびスピーカーヘッダー - 2 x RGB LEDヘッダー* - 2 x アドレス指定可能なLEDヘッダー** - 1 x CPUファンコネクタ(4ピン)*** - 1 x CPU/ウォーターポンプファンコネクタ(4ピン) (スマートファン速度制御)**** - 5 x シャーシ/ウォーターポンプファンコネクタ(4ピン) (スマートファン速度制御) ***** - 1 x 24ピンATX電源コネクタ（高密度電源コネクタ) - 1 x 8ピン12V電源コネクタ(高密度電源コネクタ) - 1 x 4ピン12V電源コネクタ(高密度電源コネクタ) - 1 x フロント・パネルの可聴周波コネクター（15μ金の可聴周波コネクター) - 2 x USB 2.0ヘッダー（4つのUSB 2.0ポートをサポート）（ESD保護をサポート) - 1 x USB 3.2 Gen1 ヘッダー (2 つの USB 3.2 Gen1 ポートをサポート) (ESD 保護をサポート) - 1 x フロント・パネルのタイプ C USB 3.2 Gen1 ヘッダー(サポート ESD の保護) - 1 x Dr.デバッグ(LED付き) *合計12V/3A、36W LEDストリップをサポート **合計5V/3A、15W LEDストリップをサポート ***CPUファンコネクタは最大1A(12W)ファンパワーのCPUファンをサポートしています。 |
||
| 後部出入力ポート |
- 2 x アンテナ取り付けポイント - 1 x PS/2マウス / キーボードポート - 1 x HDMI - 1 x DisplayPort 1.4 - 1 x 光学SPDIF出力ポート - 1 x USB 3.2 Gen2 Type-Aポート(10 Gb/s) (ESD保護対応) - 1 x USB 3.2 Gen2 Type-Cポート(10 Gb/s) (ESD保護対応) - 2 x USB 3.2 Gen1ポート（ESD保護をサポート - 4 x USB 2.0ポート(ESD保護をサポート) - 1 x LED付きRJ-45 LANポート（ACT/LINK LED、SPEED LED） - HDオーディオジャック：リアスピーカー／セントラル／ベース／ラインイン／フロントスピーカー／マイク（ゴールドオーディオジャック) *USB_34ポートではUltra USB Powerに対応しています。 USB_34ポートではACPIウェイクアップ機能はサポートされていません。 |
||
| 対応OS | Microsoft® Windows® 10 64-bit | ||
| 付属品 |
- クイックインストールガイド、サポートCD - 2 x SATAデータケーブル - 3 x M.2ソケット用ネジ - 2 x M.2ソケット用スタンドオフ |
||
| 保証期間 | 2年 | ||
| サポート |
RoHS：○ PSE：対象外 電波法：対象外 |
||
| 関連リンク | メーカー製品ページ | ||
| 備考 |
※関連リンクのASRock製品情報もあわせて参照下さい。 ※製品の仕様・付属品などは予告なく変更される場合があります。 |
