マザーボード

ASRock(アスロック) Socket AM4 AMD A520 MicroATX マザーボード

A520M-HDV

マザーボード

ASRock(アスロック) Socket AM4 AMD A520 MicroATX マザーボード

A520M-HDV

この製品について

  • AMD A520搭載、Micro ATX エントリーモデル
    A520M-HDV
画像一括ダウンロードはこちら

主な特長

プレミアム 50A パワーチョーク

従来のチョークと比べプレミアム 50A パワーチョークは飽和電流を最大3倍に高め、マザーボードへのVコア電圧を強化します。

SSD用 Ultra M.2

高速PCIe Gen3 x4 Ultra M.2スロットは、最大32Gb/秒の転送速度を実現し、SATA3 6Gb/秒のM.2モジュールもサポートしています。

6フェイズ電源デザイン

高耐久性の6フェイズ電源デザインでCPUへのスムーズな電力供給が可能です。

3つの映像出力ポート

D-Sub+DVI-D+HDMIのコンボを搭載。さらにHDMIは4K解像度に対応しています。

FULL SPIKE PROTECTION

マザーボードのコンポーネント(USB、LAN、オーディオ)の電圧スパイクによる損傷を防ぎます。

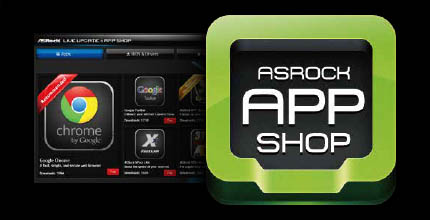

Live Update & APP Shop

エンタメやシステムの最適化のための各種アプリやサポートソフトが用意されています。

仕様

JAN 4710483932267
フォームファクター Micro ATX
CPU - 第3世代AMD AM4 Ryzen™ / 将来のAMD Ryzen™ プロセッサーをサポート
(3000シリーズおよび4000シリーズプロセッサ)*
* AMD Ryzen™ 5 3400GおよびRyzen™ 3 3200Gとは互換性がありません。
- 6 パワーフェーズ設計
チップセット - AMD A520
メモリ - デュアルチャネルDDR4メモリ技術
- 2 x DDR4 DIMMスロット
- AMD RyzenシリーズCPU(Matisse)はDDR4 4600+(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC&非ECC、バッファ無しメモリ対応*
- AMD RyzenシリーズAPU(Renoir)はDDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC&非ECC、バッファ無しメモリ対応*
* 詳細はASRockホームページのメモリサポートリストをご参照ください(http://www.asrock.com/)
- システムメモリの最大容量:64GB
- エクストリーム メモリ プロファイル (XMP) メモリ モジュールをサポート
- DIMMスロットの15μ金接点

CPUによるメモリの組み合わせはメーカーサイトをご確認ください。
BIOS - 128MB AMI UEFI リーガルBIOS(GUIサポート付き)
- プラグアンドプレイをサポート
- ACPI 5.1 準拠のウェイクアップイベント
- ジャンパーフリー対応
- SMBIOS 2.3対応
- CPU、CPU VDDCR_SOC、DRAM、VDDP 電圧マルチアジャストメント
内蔵グラフィック - RyzenシリーズAPUに統合されたAMD Radeon™ Vegaシリーズグラフィックス*
* 実際の対応はCPUによって異なる場合があります
- DirectX 12、ピクセルシェーダ5.0
- 共有メモリのデフォルトは2GB。最大16GBまでの共有メモリをサポートしています。
* 最大共有メモリ16GBは32GBのシステムメモリをインストールする必要があります。
- 3種類のグラフィックス出力オプション:D-Sub、DVI-D、HDMI
- トリプルモニター対応
- HDMI 2.1:最大解像度4K x 2K (4096x2160) @ 60Hzまでをサポート
- DVI-D:最大解像度1920x1200 @ 60Hzまでをサポート
- D-Sub:最大解像度1920x1200 @ 60Hzまでをサポート
- HDMI 2.1ポートで自動リップシンク、ディープカラー(12bpc)、xvYCC、HBR(ハイビットレートオーディオ)をサポート(準拠のHDMIモニターが必要)
- HDMI 2.1でHDR(ハイダイナミックレンジ)をサポート
- DVI-DおよびHDMI 2.1ポートでHDCP 2.3をサポート
- HDMI 2.1ポートで4K Ultra HD(UHD)再生に対応
- Microsoft PlayReady®をサポート
オーディオ - 7.1 CH HDオーディオ(Realtek ALC887オーディオコーデック)
- サージ保護をサポート
ネットワーク - PCIE x1 ギガビット LAN 10/100/1000 Mb/s
- Realtek RTL8111H
- ウェイクオンLAN対応
- ライトニング/ESD保護をサポート
- 高エネルギー効率イーサネット802.3azをサポート
- PXEをサポート
無線ネットワーク
拡張スロット - 1 x PCI Express 3.0 x16スロット(PCIE2: x16モード)*
* ブートディスクとしてNVMe SSDをサポート
- 1 x PCI Express 3.0 x1スロット
ストレージ - 4 x SATA3 6.0 Gb/s コネクタ、RAID (RAID 0、RAID 1、RAID 10)、NCQ、AHCI、ホットプラグをサポート
- 1 x Ultra M.2ソケット、Mキータイプ2242/2260/2280 M.2 SATA3 6.0 Gb/sモジュールとM.2 PCI ExpressモジュールをGen3 x4 (32 Gb/s)*までサポート
* ブートディスクとしてNVMe SSDをサポート
* ASRock U.2キットをサポート
RAID
内部コネクタ - 1 x SPI TPM ヘッダー
- 1 x COMポートヘッダ
- 1 x シャーシ侵入とスピーカーヘッダー
- 1 x CPUファンコネクタ(4ピン)
* CPUファンコネクタは、最大1A(12W)ファンパワーのCPUファンをサポートしています。
- 2 x シャーシファンコネクタ(4ピン) (スマートファンスピードコントロール)
* シャーシファンは最大1A(12W)のファンパワーのウォータークーラーファンをサポートしています。
* CHA_FAN2 は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出します。
- 1 x 24 ピン ATX 電源コネクタ
- 1 x 4ピン12V電源コネクタ
- 1 x フロントパネルオーディオコネクター
- 2 x USB 2.0ヘッダー(4つのUSB 2.0ポートをサポート)(ESD保護対応)
- 1 x USB 3.2 Gen1 ヘッダー (2 つの USB 3.2 Gen1 ポートをサポート) (ESD保護対応)
後部出入力ポート - 1 x PS/2マウス/キーボードポート
- 1 x D-Subポート
- 1 x DVI-Dポート
- 1 x HDMIポート
- 2 x USB 2.0 ポート (ESD保護対応)
- 4 x USB 3.2 Gen1ポート(ESD保護対応)
- 1 x LED付きRJ-45 LANポート(ACT/LINK LED、SPEED LED)
- HDオーディオジャック:ラインイン/フロントスピーカー/マイク
対応OS Microsoft® Windows® 10 64-bit
付属品 - クイックインストールガイド、サポートCD、I/Oシールド
- 2 x SATAデータケーブル
- 1 x M.2ソケット用ネジ
保証期間 2年
サポート RoHS:○
PSE:対象外
電波法:対象外
関連リンク メーカー製品ページ
備考 ※関連リンクのASRock製品情報もあわせて参照下さい。
※製品の仕様・付属品などは予告なく変更される場合があります。
