BATTLE-AX B860M-E WIFI V20 | Colorful (カラフル) LGA 1851 Intel B860 MicroATX マザーボード
BATTLE-AX B860M-E WIFI V20
BATTLE-AX B860M-E WIFI V20 | Colorful (カラフル) LGA 1851 Intel B860 MicroATX マザーボード
BATTLE-AX B860M-E WIFI V20

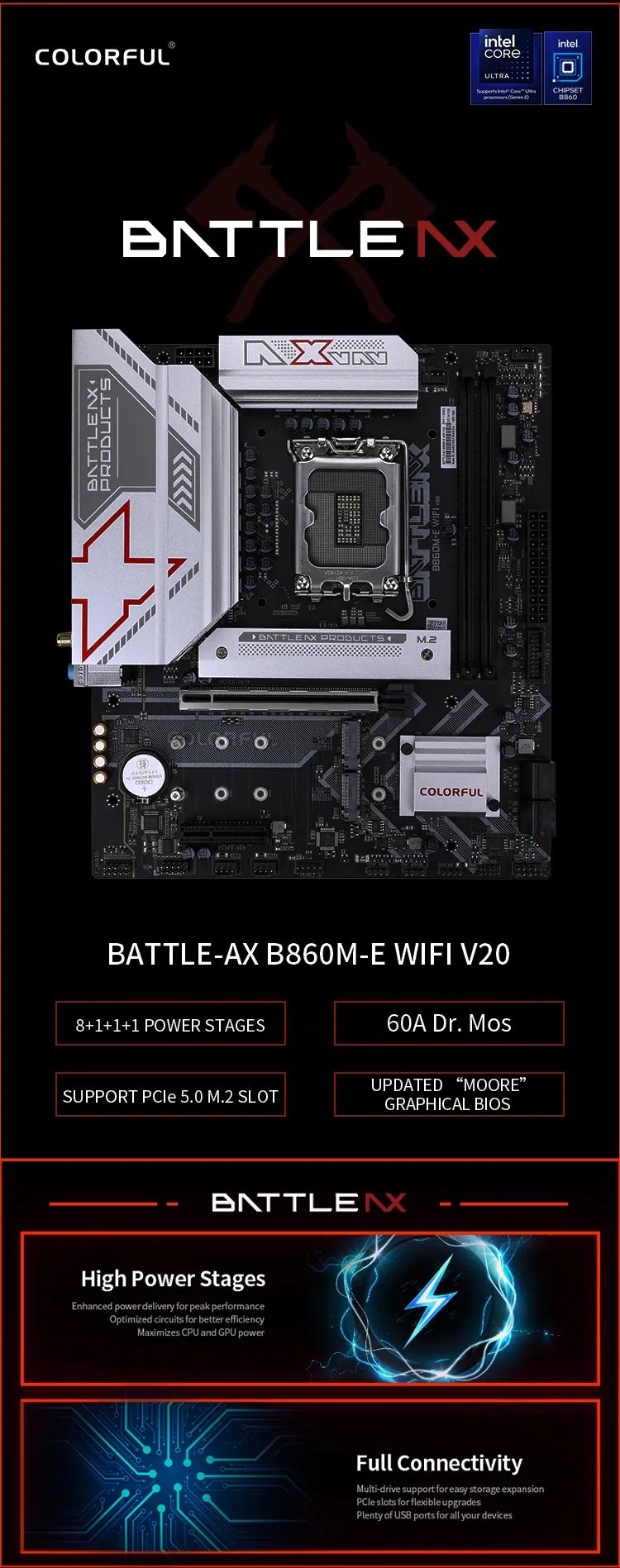

主な特長
BATTLE-AX B860M-E WIFI V20
・8+1+1+1フェーズ電源回路
・60A Dr.MOS
・PCIe 5.0 M.2スロット対応
・刷新された「MOORE」グラフィカルBIOS
高性能な電源回路
ピーク時のパフォーマンスに対応する電力供給の強化
効率を高める最適化された回路設計
CPUとGPUへの電力供給を最大化
充実した接続性
複数のストレージに対応し、容易に容量を拡張
将来のアップグレードに対応するPCIeスロット
さまざまな機器を接続できる豊富なUSBポート

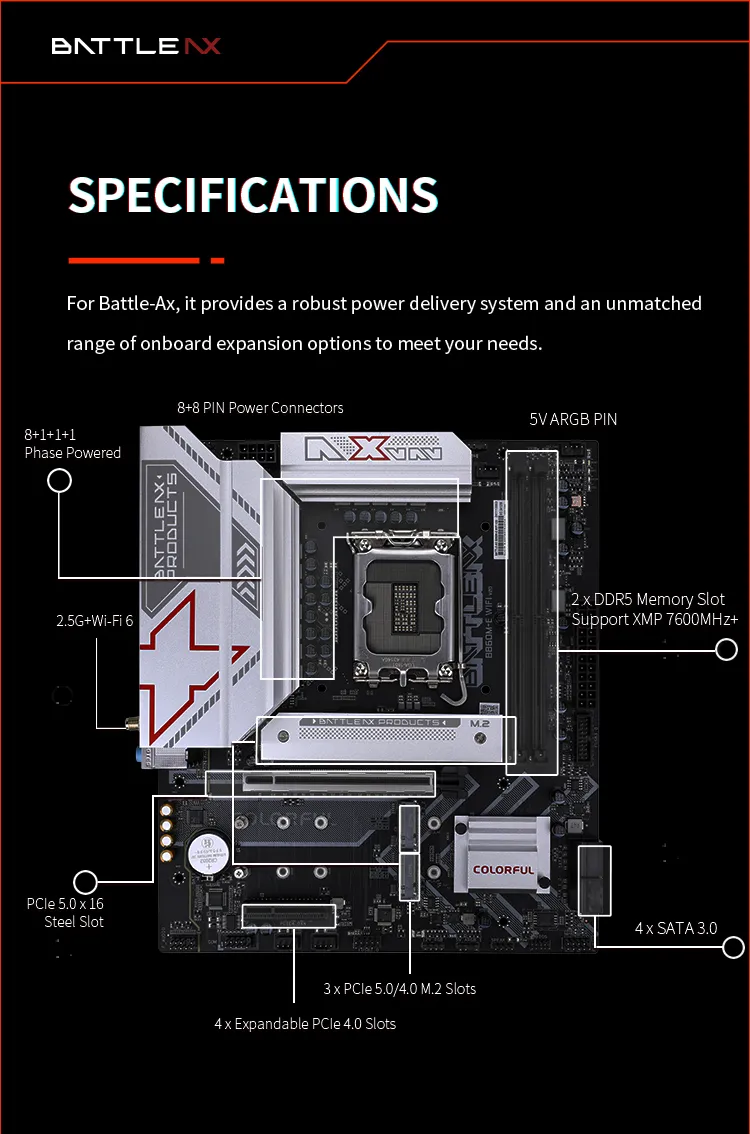

スペック
BATTLE-AXシリーズは、堅牢な電源供給システムと豊富なオンボード拡張機能を備え、幅広いニーズに応えます。
8+1+1+1フェーズ電源回路
8＋8ピン電源コネクター
5V ARGBピンヘッダー
2.5GbE＋Wi-Fi 6
DDR5メモリスロット×2
XMP 7600MHz以上に対応
PCIe 5.0 x16
金属補強スロット
PCIe 5.0／4.0 M.2スロット×3
拡張用PCIe 4.0スロット×4
SATA 3.0ポート×4

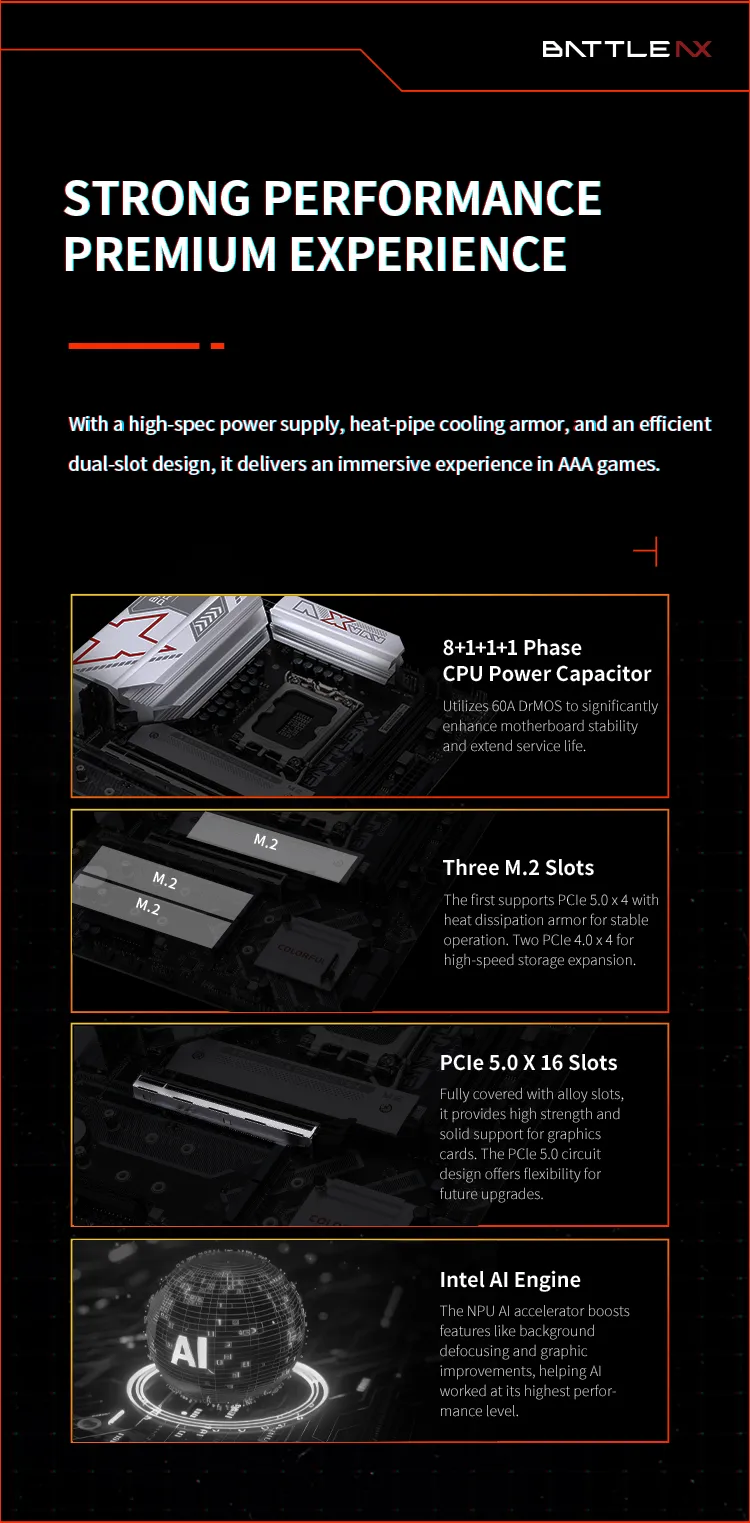

力強いパフォーマンス、上質なゲーム体験
高性能な電源回路、ヒートパイプを備えた冷却アーマー、効率的なデュアルスロット設計により、AAAタイトルで没入感のあるゲーム体験を実現します。
8+1+1+1フェーズ CPU電源回路
60A DrMOSを採用し、マザーボードの安定性を大幅に高めるとともに、長期間にわたる安定動作を支えます。
3基のM.2スロット
1基目はPCIe 5.0 x4に対応し、放熱アーマーにより安定した動作を実現します。さらに、PCIe 4.0 x4対応スロットを2基備え、高速ストレージの増設に対応しています。
PCIe 5.0 x16スロット
合金製スロットで全体を覆うことにより、グラフィックボードを強固に支えます。PCIe 5.0対応の回路設計により、将来のアップグレードにも柔軟に対応します。
Intel AI Engine
NPU AIアクセラレーターにより、背景ぼかしやグラフィックス処理などを高速化し、AI機能のパフォーマンスを最大限に引き出します。

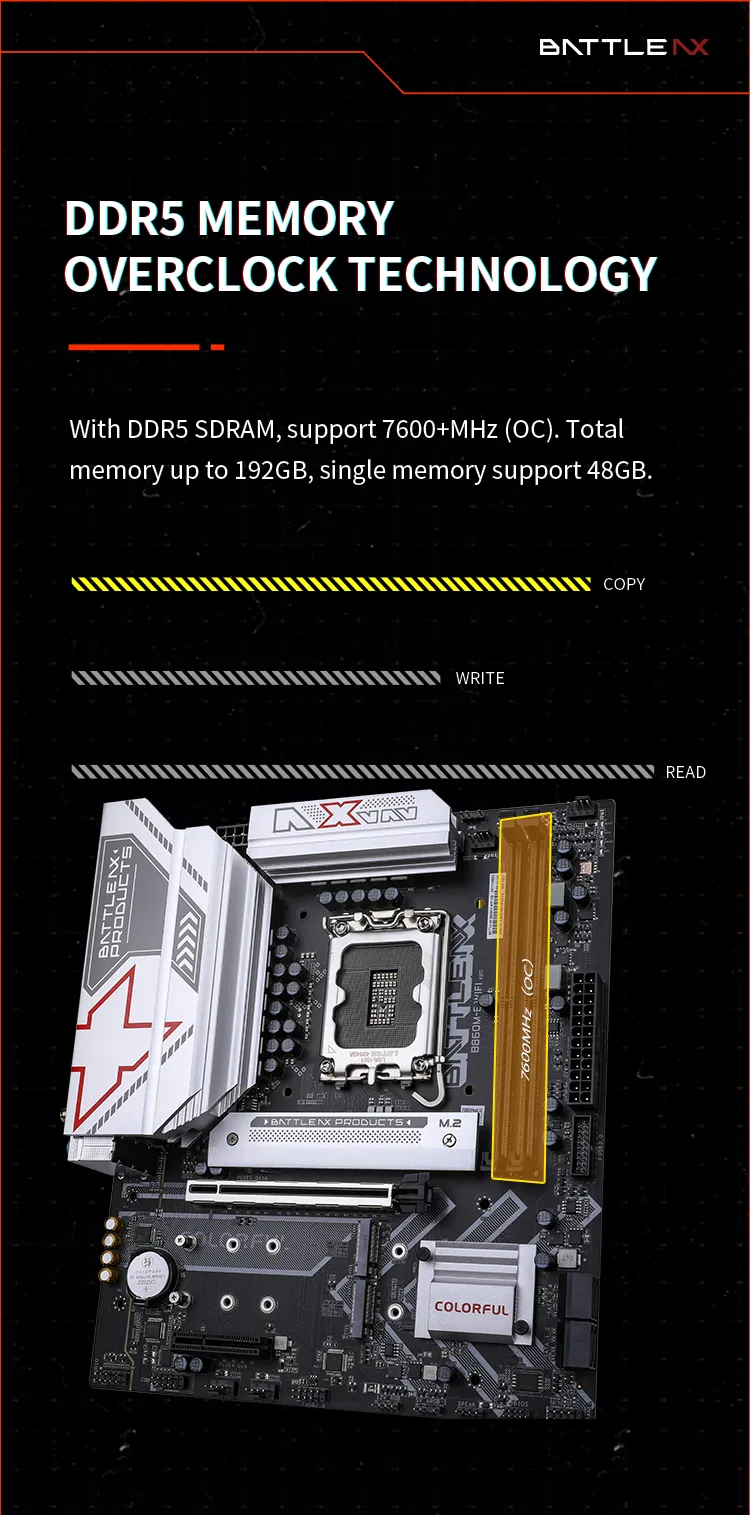

DDR5メモリのオーバークロックに対応
DDR5 SDRAMを採用し、7600MHz以上のオーバークロックに対応。
最大メモリ容量は192GB、1枚あたり最大48GBに対応しています。
高速ネットワーク
オンラインゲームやアプリケーション、ダウンロードで優れたパフォーマンスを発揮。
高速で快適なインターネット環境を提供します。
高い耐久性と信頼性
厳格な品質管理のもと、さまざまな信頼性試験を実施しています。
振動試験
48時間エージング試験
恒温恒湿試験
高負荷試験
落下試験
挿抜試験
熱衝撃試験
互換性試験
ダウンロード、マニュアル等
仕様
| 製品名 / 型番 | BATTLE-AX B860M-E WIFI V20 | ||
|---|---|---|---|
| JAN | 4988755077125 | ||
| フォームファクター |
MicroATX 245 x 210 mm |
||
| CPU |
マザーボードのLGA 1851ソケットに対応するIntel® Core™ Ultra プロセッサをサポート
* 最新のプロセッサ サポートリストについては、Colorful公式ウェブサイト www.colorful.cn を参照してください。 |
||
| チップセット | Intel B860 | ||
| メモリ |
2 x DDR5 メモリスロット、最大96GB（1スロットあたり最大48GB） - DDR5-7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400 / 6200 / 6000 / 5800 / 5600 / 5400 / 5200 / 5000 / 4800MHz メモリをサポート - Intel® Extreme Memory Profile（XMP）メモリテクノロジーをサポート - デュアルチャネル メモリテクノロジーをサポート * 最新のメモリ互換性リストについては、www.colorful.cn を参照してください。 |
||
| BIOS | 256M UEFI、多言語対応 | ||
| オーディオ | Realtek ALC897 高忠実度デコード チップ、最大7.1チャンネルをサポート | ||
| ネットワーク | RTL8125BG 2.5Gbit LAN、AX101 Wi-Fi 6 ワイヤレスネットワークカード、Bluetooth 5.2 | ||
| 拡張スロット |
1 x PCIe 5.0 x16 スロット 1 x PCIe 4.0 x4 スロット |
||
| ストレージ |
3 x M.2 スロットおよび 4 x SATA 6Gb/s ハードディスク インターフェースを搭載し、SATAハードディスク デバイスによるRAID 0、RAID 1、RAID 5、RAID 10ディスクアレイの構築をサポート - M.2_1 スロット：2242 / 2280 M.2 SSDをサポート（PCIe 5.0 x4、CPUチャネル） - M.2_2 スロット：2242 / 2260 / 2280 M.2 SSDをサポート（PCIe 4.0 x4、PCHチャネル） - M.2_3 スロット：2242 / 2260 / 2280 M.2 SSDをサポート（PCIe 4.0 x4、PCHチャネル） |
||
| 内部コネクタ |
1 x USB 2.0 ヘッダ（USB 2.0 Type-A ポートを2つ追加可能） 1 x USB 3.2 Gen 1 ヘッダ（USB 3.2 Gen 1 5Gbps Type-A ポートを2つ追加可能） 1 x CPUファン ヘッダ 2 x システムファン ヘッダ 1 x 水冷ポンプ ヘッダ 2 x 5V 3ピン ARGB ヘッダ 1 x 12V 4ピン RGB ヘッダ 1 x フロントオーディオ ヘッダ 1 x フロントパネル ヘッダ 1 x スピーカー ヘッダ 1 x COMポート ヘッダ 1 x BIOS書き込み ヘッダ |
||

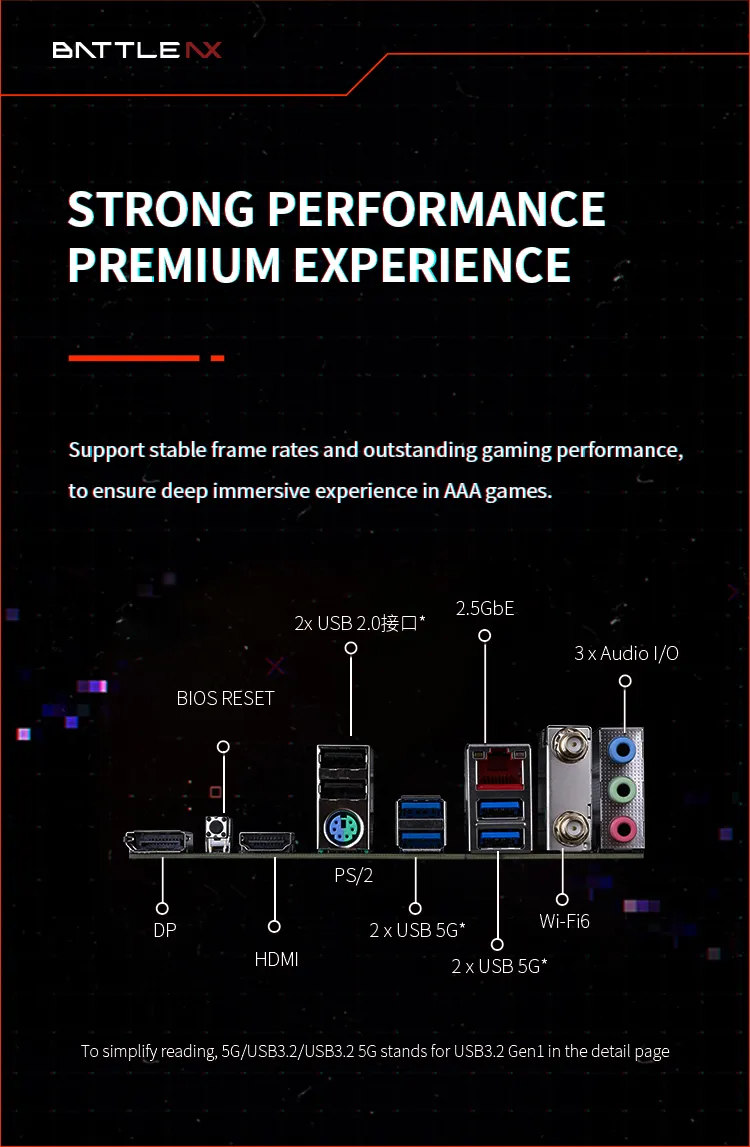

| 後部出入力ポート |
2 x USB 2.0 ポート 4 x USB 3.2 Gen 1 5Gbps Type-A ポート 1 x PS/2 ポート 1 x DisplayPort 1.4（最大 8K@60Hz） 1 x HDMI 2.0（最大 4K@60Hz） 1 x 2.5G LANポート 2 x Wi-Fi 6 アンテナ端子 3 x オーディオジャック 1 x CMOSクリアボタン |
||
| 保証期間 |
2年 ピン折れ保証：半年 |
||
| サポート |
RoHS：○ PSE：対象外 電波法：○ |
||
| 関連リンク | メーカー製品ページ | ||
| 備考 |
※関連リンクのメーカー製品情報もあわせて参照下さい。 ※製品の仕様・付属品などは予告なく変更される場合があります。 |
