B860M-X Gen5
B860M-X Gen5 | ASRock(アスロック) LGA1851 Intel B860 MicroATX マザーボード
B860M-X Gen5
主な特長
ASRock Xシリーズ
ASRock Xシリーズのマザーボードは高付加価値のソリューションを提供し、小型フォームファクターながらもパフォーマンスと汎用性を両立させています。業務用のタスクから日常的な作業まで、多彩なタスクを高度に処理でき、低価格、信頼性、高効率性の見事なバランスを実現しています。

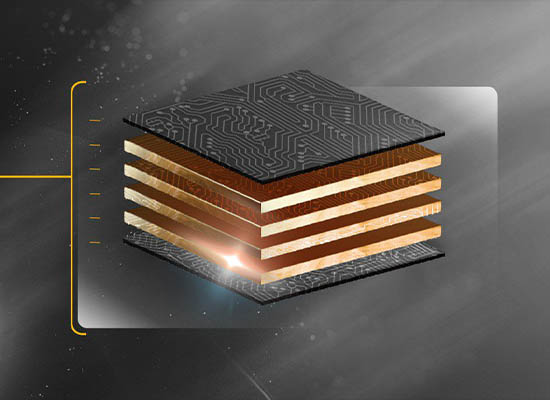

6層 PCB 設計
6層になる基板設計により、安定した信号トレースと電力形状によってエネルギー効率を高め、発熱を抑えます。

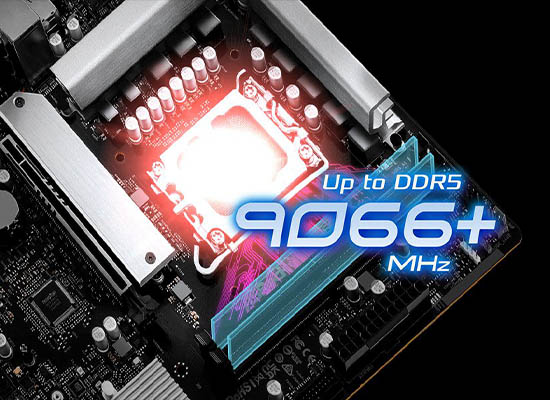

DDR5 XMP および EXPOに対応
テスト済みプロファイルを有効にすれば、DDR5 メモリのオーバークロック性能を向上させることが可能です。
メモリモジュールがAMD EXPO™/ Intel® XMPに対応していれば、簡単にオーバークロックが可能になります。
※メモリオーバークロックには特定のリスクが伴い、システムの安定性に影響を及ぼすことがあります。オーバークロックはご自分の責任と費用で行ってください。EXPO/XMP プロファイルサポートはシステム構成、メモリモジュール、マザーボードモデルによって異なることがあります。

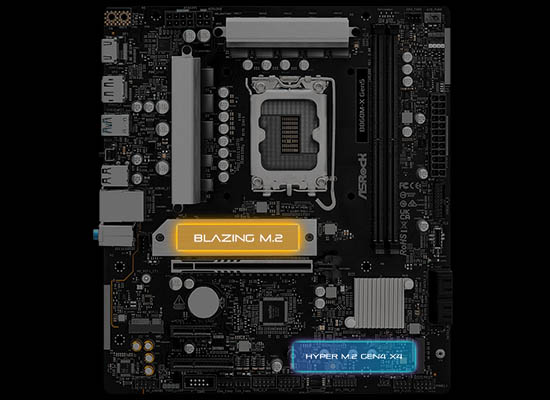

高速M.2ソリューション
最大2基のNVMe M.2 SSDソケットを搭載。
そのうちの1つは最新のPCI Express 5.0規格に対応しており、前世代の2倍となる128 Gb/秒の転送速度に対応しています。
アルミニウム製ヒートシンク
最適化されたアルミニウムヒートシンクを搭載しており、高い放熱性能を実現。
ゲームやクリエイティブ作業など負荷の高いワークロードにおいても、システムを安定させ、耐久性を高めます。
PWM/DCファンサポート
ASRock ファン ヘッダーは、ファンが DC モードまたは PWM モードで動作しているかどうかを自動的に検出。
ファンカーブを微調整することで、より静かな動作を実現可能です。
① CPUファンコネクタ
② AIO ポンプ ファン コネクタ
③ シャーシファンコネクタ

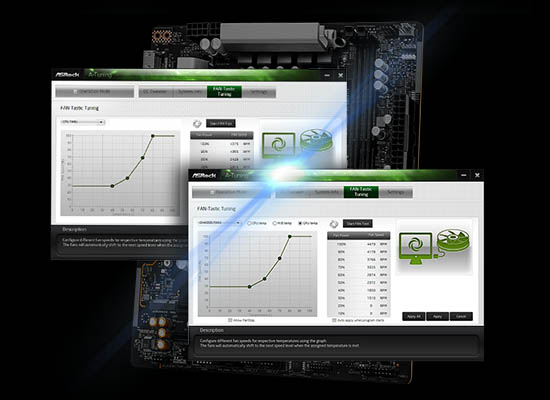

ファンタスティックなチューニング
ASRock A-Tuning Fan-Tastic Tuning 機能により、ワンクリックで各ファンの最小負荷を自動検出できます。
また、視覚化された UI インターフェイスを介してファン カーブを簡単に調整し、システムの冷却性能とノイズ低減の要件を満たすことができます。
ドラゴン 2.5 Gb/s LAN
インテリジェントな 2.5Gb/s LAN プラットフォームは、標準的なギガビットイーサネットと比較して、ネットワーキング性能を最大 2.5 倍の帯域幅まで強化します。
ゲーミング、ファイル転送、バックアップの際に、より高速で妥協のない接続性体験をお楽しみいただけます。
豊富なUSB Type-C
USB 3.2 Gen2x2 20Gbps Type-C
USB 3.2 Gen2x2 Type-Cは最大20Gbps(理論値)のデータ転送速度を実現します。
フロント USB 3.2 Gen1 Type-C
フロントパネル用のUSB 3.2 Gen1 Type-Cも搭載されており、最大5Gbps(理論値)のデータ転送速度に対応しています。
POLYCHROME RGB
オンボード RGB ヘッダーとアドレサブル RGB ヘッダーが搭載されているので、ストリップ、CPU ファン、クーラー、シャーシなどの互換性のある LED デバイスを接続できます。ユーザーは、POLYCHROME RGB Sync 認定を受けたアクセサリ全体で RGB LED デバイスを同期して、自分だけの独自のライティング効果を作成することもできます。
※アドレス指定可能な RGB LED ヘッダーは、最大定格電力 3A (5V)、最大 80 個の LED、長さ 2 メートル以内の WS2812B アドレス指定可能な RGB LED ストリップ (5V/データ/GND) をサポートします。
※RGB LED ヘッダーは、最大定格電力 3A (12V)、長さ 2 メートル以内の標準 5050 RGB LED ストリップ (12V/G/R/B) をサポートします。
デュアルグラフィックス出力
HDMI + DisplayPort コンボが搭載されているため、2画面同時出力が可能です。
*映像出力に対応したCPUが必要です。
強化スチールスロット
PCI Express 5.0スロットはスチールカバーで保護されており、物理的強度を高め安定性を確保しています。
・追加のアンカーポイントでガッチリ固定
・強力なラッチ
・信号を安定
・重いグラフィックボードもしっかり支える
自動インストーラーでドライバを楽々インストール
ディスクドライブをご用意いただかなくても、自動ドライバーインストーラーを使えば簡単にドライバーをインストールいただけます。
AsrockではLANドライバーをプレインストールしているので、自動ドライバーインストーラーをダウンロードするところから始めていただけます。
BIOS Flashback スイッチ搭載
BIOS フラッシュバック機能を使えば、マザーボードにCPUやメモリを搭載していなくても、BIOSを書き換えることが可能です。
詳しくは、マニュアルをご確認ください。
ダウンロード、マニュアル等
仕様
| 製品名 / 型番 | B860M-X Gen5 | ||
|---|---|---|---|
| JAN | 4711581490727 | ||
| フォームファクター | MicroATX | ||
| CPU |
- Intel® Core™ Ultra プロセッサー対応 (Series 2) (LGA1851) - Intel® ハイブリッド・テクノロジー対応 - Intel® Turbo Boost Max テクノロジ 3.0 対応 - Intel® 熱速度ブースト (TVB) - Intel® アダプティブ・ブースト・テクノロジー (ABT) 対応 - 専用の AI アクセラレーションのための統合 NPU |
||
| チップセット | - Intel® B860 | ||
| メモリ |
- デュアルチャネル DDR5 メモリテクノロジー - 2 x DDR5 DIMM スロット - DDR5 non-ECC、アンバッファード・メモリに対応 最大 9066+(OC)* - Clocked Unbuffered DIMM (CUDIMM) - システムメモリの最大容量: 128GB - Intel® 究極のメモリプロファイル (XMP) 対応 3.0x *1DPC 1R 最大 9066+ MHz (OC), 6400 MHz（ネイティブ）. 1DPC 2R 最大 6800+ MHz (OC), 6400 MHz（ネイティブ) |
||
| BIOS | - GUI でサポートされた 256Mb AMI UEFI Legal BIOS | ||
| 内蔵グラフィック |
- Intel® Xe LPG グラフィックスアーキテクチャ - 1 x HDMI 2.1 TMDS/FRL 8G 対応, HDR、HDCP 2.3 に対応、最大解像度 4K 120Hz - 1 x DSC 付き DisplayPort 1.4（圧縮）, HDCP 2.3 に対応、最大解像度 8K 60Hz / 5K 120Hz *Intel® UHD グラフィックス・ビルトイン・ビジュアル機能および VGA 出力に対応するのは、GPU が内蔵されているプロセッサを使用する場合だけです。 |
||
| オーディオ | - 7.1 チャンネル HD オーディオ (Realtek ALC897 オーディオコーデック) | ||
| ネットワーク |
- 2.5 ギガビット LAN 10/100/1000/2500 Mb/s - Dragon RTL8125BG - Dragon 2.5G LAN ソフトウェアに対応 - スマート自動調整帯幅制御 - 使いやすいビジュアル UI - ビジュアルネットワーク使用率統計 - ゲーム、ブラウザ、ストリーミングモード向けの最適化されたデフォルト設定 - ユーザーカスタマイズ優先順位制御 |
||
| ワイヤレスLAN | － | ||
| 拡張スロット |
CPU: - 1 x PCIe 5.0 x16 スロット (PCIE1), x16 モード* Chipset: - 1 x PCIe 4.0 x1 スロット (PCIE2)* - 1 x PCIe 4.0 x4 スロット (PCIE3), x4 モード* - 1 x M.2 ソケット (Key E), タイプ 2230 WiFi/BT PCIe WiFi モジュールと Intel® CNVio/CNVio2 (統合 WiFi/BT) に対応 *ブートディスクとしてNVMe SSDをサポート |
||
| ストレージ |
CPU: - 1 x Blazing M.2 ソケット (M2_1, Key M), タイプ 2260/2280 PCIe Gen5x4 (128 Gb/s) モード対応* Chipset: - 1 x ハイパー M.2 ソケット (M2_2, Key M), タイプ 2230/2242/2260/2280 PCIe Gen4x4 (64 Gb/s) モード対応* - 4 x SATA3 6.0 Gb/s コネクタ *インテル® ボリューム・マネジメント・デバイス（VMD）対応 *ブートディスクとしてNVMe SSDをサポート |
||
| RAID | - SATA ストレージデバイス向けの RAID 0、RAID 1、RAID 5 および RAID 10 に対応 | ||
| 内部コネクタ |
- 1 x SPI TPM ポート - 1 x 電源 LED とスピーカーヘッダー - 1 x RGB LED ポート* - 2 x アドレサブル LED ヘッダー** - 2 x CPU ファンコネクタ (4 ピン) (スマートファン速度制御)*** - 2 x 筐体ファン コネクタ (4 ピン) (スマートファン速度制御)*** - 1 x AIO ポンプファンコネクター (4 ピン) (スマートファン速度制御)*** - 1 x 24 ピン ATX 電源コネクタ - 1 x 8 ピン 12V 電源 コネクタ (高密度電源コネクタ) - 1 x 4 ピン 12V 電源 コネクタ (高密度電源コネクタ) - 1 x フロント音源ポート コネクタ - 2 x USB 2.0 ポート (4 USB 2.0 ポート対応) - 1 x USB 3.2 Gen1 ポート (2 USB 3.2 Gen1 ポート) - 1 x フロントパネル Type-C USB 3.2 Gen1 ポート *合計 12V/3A、36W までの LED ストリップに対応 **合計 5V/3A、15W までの LED ストリップに対応 ***CPU_FAN1は最大1A（12W）のファン電力をサポートします。 CPU_FAN2, CHA_FAN1~2 および AIO_PUMP は最大 3A (36W) のファン電力をサポートします。 CPU_FAN2, CHA_FAN1~2 および AIO_PUMP は、3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。 |
||
| 後部出入力ポート |
- 2 x アンテナ取り付けポイント - 1 x HDMI ポート - 1 x DisplayPort 1.4 - 1 x USB 3.2 Gen2x2 Type-C ポート (20 Gb/s) - 3 x USB 3.2 Gen1 ポート - 2 x USB 2.0 ポート - 1 x RJ-45 LAN ポート - 1 x BIOS Flashback スイッチ - HD オーディオジャック: サウンド入力 / フロントスピーカ / マイクロフォン |
||
| 対応OS | Microsoft® Windows® 11 64-bit | ||
| 付属品 |
- 1 x I/O パネル - 2 x SATAフラットケーブル - 2 x M.2 ソケット用ねじ - 1 x M.2 ソケット用スタンドオフ |
||
| 保証期間 | 2年 | ||
| サポート |
RoHS：○ PSE：対象外 電波法：対象外 |
||
| 関連リンク | メーカー製品ページ | ||
| 備考 |
※関連リンクのASRock製品情報もあわせて参照下さい。 ※製品の仕様・付属品などは予告なく変更される場合があります。 |
