マザーボード
ASRock(アスロック) Socket AM4 AMD X570 ATX マザーボード
X570 Taichi
マザーボード
ASRock(アスロック) Socket AM4 AMD X570 ATX マザーボード
X570 Taichi
メーカー
ASRock (アスロック)
主な特長
POLYCHROME SYNC
内蔵のARGB LEDまたは接続されているデバイスは、Polychrome Sync認定のアクセサリ間で同期させることができるので、オリジナルのイルミネーションを楽しむことができます。
HYPER M.2（GEN4 X4）のための最高のヒートアーマー
第3世代の2倍の転送速度を持つ、次世代のPCI Express 4.0 Hyper M.2ソケットを搭載し、高い放熱性を発揮するアルミ合金製ヒートシンクトップカバーで、熱と衝撃から守ります。

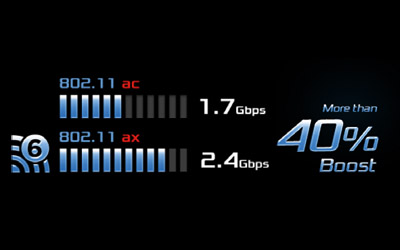

WI-FI 6 802.11ax
WI-FI 6 802.11axを搭載しており、最大2.4Gbpsで動作します。また、双方向MU-MIMOサポートの大幅な向上も、もう1つの魅力的な機能です。
新世代PCI Express 4.0搭載のスチールスロット
第3世代の約2倍の速度を可能にする、次世代PCI Express 4.0を搭載しています。
さらにASRock独自のSteel Slotにより、信号の安定性を確保、重いグラフィックスカードをPCI-Eスロットにしっかりと固定します。
仕様
| JAN | 4717677338683 | ||
|---|---|---|---|
| フォームファクター | ATX | ||
| CPU |
- AMD AM4ソケットRyzen™2000および3000シリーズのプロセッサをサポート - インターシルデジタルPWM - 14パワーフェーズ設計 - ASRock Hyper BCLKエンジンIIをサポート |
||
| チップセット | - X570 | ||
| メモリ |
- デュアルチャンネルDDR4メモリ技術 - 4 x DDR4 DIMMスロット - AMD RyzenシリーズのCPU（Matisse）はDDR4 4666+（OC）/ 4400（OC）/ 4300（OC）/ 4266（OC）/ 4200（OC）/ 4133（OC）/ 3466（OC）/ 3200/2933 / 2667/2400/2133 ECCおよび非ECC、バッファなしメモリをサポート* - AMD RyzenシリーズのCPU（Pinnacle Ridge）はDDR4 3600+（OC）/ 3466（OC）/ 3200（OC）/ 2933/2667/2400/2133 ECCおよび非ECC、バッファなしメモリをサポート* - AMD RyzenシリーズCPU（Picasso）はDDR4 3466+（OC）/ 3200（OC）/ 2933/2667/2400/2133非ECC、バッファなしメモリをサポート* * RyzenシリーズCPU（Picasso）の場合、ECCはPRO CPUでのみサポートされています。 *詳細については、ASRockのWebサイトのメモリサポートリストを参照してください（http://www.asrock.com/） - システムメモリの容量：最大128ギガバイト - DIMMスロットに15μゴールドコンタクト * AMDの非XMPメモリ周波数サポートについては、ASRockのWebサイトを参照してください。 （http://www.asrock.com/） |
||
| BIOS |
- GUIサポート付き256Mb AMI UEFIリーガルBIOS - プラグアンドプレイをサポート - ACPI 5.1コンプライアンスウェイクアップイベント - ジャンパーフリーをサポート - SMBIOS 2.3のサポート - CPU、CPU VDDCR_SOC、DRAM、VPPM、PREM VDD_CLDO、PERM VDDCR_SOC、+ 1.8V、VDDP電圧マルチ調整 |
||
| 内蔵グラフィック |
- RyzenシリーズAPUに統合されたAMD Radeon™Vegaシリーズグラフィック* *実際のサポートはCPUによって異なります - DirectX 12、ピクセルシェーダ5.0 - 共有メモリのデフォルトは2GBです。 最大共有メモリは最大16GBをサポートします。 *最大共有メモリ16GBには32GBのシステムメモリが必要です。 - HDMI 2.0：最大4K x 2K（4096x2160）@ 30Hzの解像度 - HDMI 2.0ポートで自動リップシンク、ディープカラー（12bpc）、xvYCC、およびHBR（高ビットレートオーディオ）をサポート（準拠HDMIモニターが必要です） - HDMI 2.0ポートでHDCP 1.4をサポート - HDMI 2.0ポートで4K Ultra HD（UHD）再生をサポート - MicrosoftPlayReady®をサポート |
||
| オーディオ |
- コンテンツ保護付き7.1 CH HDオーディオ（Realtek ALC1220オーディオコーデック） - プレミアムブルーレイオーディオのサポート - サージ保護をサポート - Purity Sound™ 4をサポート - Nichicon Fine Goldシリーズオーディオコンデンサ - 差動アンプ付き120dB SNR DAC - フロントパネルオーディオコネクタ用のNE5532プレミアムヘッドセットアンプ（最大600オームのヘッドセットをサポート） - ピュアパワーイン - ダイレクトドライブ技術 - PCB絶縁シールド - 背面出力ポートでのインピーダンス検出 - R/Lオーディオチャンネル用の個々のPCB層 - ゴールドオーディオジャック - 15μゴールドオーディオコネクタ - DTS Connectをサポート |
||
| ネットワーク |
- ギガビットLAN 10/100/1000 Mb/s - GigaLANインテル®I211AT - Wake-on-LANをサポート - 雷/ESD保護をサポート - 省電力イーサネット802.3azをサポート - PXEをサポート |
||
| 無線ネットワーク |
- インテル®802.11ax WiFiモジュール - IEEE 802.11a/b/g/n/axをサポート - デュアルバンド（2.4/5 GHz）をサポート - WiFi6 802.11ax（2.4Gbps）をサポート - 2（送信）x2（受信）ダイバーシティテクノロジーをサポートする2本のアンテナ - Bluetooth 5.0 +高速クラスIIをサポート - MU-MIMOをサポート |
||
| 拡張スロット |
AMD RyzenシリーズのCPU（マティス） - 3 x PCI Express 4.0 x16スロット（PCIE1/PCIE3/PCIE5：シングル x16（PCIE1）、デュアルx8（PCIE1）/x8（PCIE3）、トリプルx8（PCIE1）/x8（PCIE3）/x4（PCIE5））* AMD RyzenシリーズCPU（ピナクルリッジ） - 3 x PCI Express x16スロット（PCIE1/PCIE3/PCIE5：シングル Gen3x16（PCIE1）、デュアル Gen3x8（PCIE1）/Gen3x8（PCIE3）、トリプル Gen3x8（PCIE1）/Gen3x8（PCIE3）/Gen4x4（PCIE5）） * AMD RyzenシリーズCPU（ピカソ） - 1 x PCI Express 3.0 x16スロット（x8でシングル（PCIE1））* - 1 x PCI Express 4.0 x16スロット（x4でシングル（PCIE5））* *起動ディスクとしてNVMe SSDをサポート - 2 x PCI Express 4.0 x1スロット - AMD Quad CrossFireX™、3-Way CrossFireX™、CrossFireX™をサポート - NVIDIA®Quad SLI™およびSLI™ **をサポート - デュアルNVIDIA®GeForce®RTXシリーズグラフィックスカードでNVIDIA®NVLink™をサポート** ** NVIDIA NVLink Bridgeはパッケージに同梱されていません。必要に応じてNVIDIA®から購入してください。 **この機能はRyzenシリーズCPU（Pinnacle Ridge）でのみサポートされています。 - 1 x バンドルされたWiFi-802.11axモジュール付き垂直M.2ソケット（キーE）（背面I/O上） - VGA PCIeスロット（PCIE1）の15µゴールドコンタクト |
||
| ストレージ |
- 8 x SATA3 6.0 Gb/sコネクタ、RAID（RAID 0、RAID 1、およびRAID 10）、NCQ、AHCI、およびホットプラグをサポート - 1 x Hyper M.2 Socket（M2_1）、Mキータイプ2242/2260/2280 M.2 SATA3 6.0 Gb/sモジュール、および最大Gen4x4（64 Gb/s）までのM.2 PCI Expressモジュール（Matisse） またはGen3x4（32 Gb/s）（ピナクルリッジ、ピカソ）* - 1 x Hyper M.2 Socket（M2_2）、Gen4x4（64 Gb/s）までのMキータイプ2260/2280 M.2 PCI Expressモジュールをサポート* - 1 x Hyper M.2 Socket（M2_3）、Mキータイプ2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/sモジュールおよびGen4x4（64Gb/s）までのM.2 PCI Expressモジュールをサポート * * M2_3が占有されている場合、PCIE5スロットは無効になります *起動ディスクとしてNVMe SSDをサポート * ASRock U.2 Kitをサポート |
||
| RAID | － | ||
| 内部コネクタ |
- 1 x TPMヘッダー - 1 x SPI TPMヘッダ - 1 x 電源LEDとスピーカーヘッダー - 1 x AMDファンLEDヘッダー * AMDのファンLEDヘッダーは、通常のRGB LEDストライプと互換性があります。 * AMDのファンLEDヘッダーは最大3A（36W）、最大長さ2.5MのLEDストリップをサポートします。 - 1 x RGB LEDヘッダー *合計12V/3A、36W LEDストリップまでサポート - 1 x アドレス可能LEDヘッダー *合計5V/3A、15W LEDストリップまでサポート - 1 x CPUファンコネクタ（4ピン） * CPUファンコネクタは最大1A（12W）のファン出力のCPUファンをサポートします。 - 1 x CPU/ウォーターポンプファンコネクタ（4ピン）（スマートファンスピードコントロール） * CPU/ウォーターポンプファンは最大2A（24W）のファン出力のウォータークーラーファンをサポートします。 - 4 x シャーシ/ウォーターポンプファンコネクタ（4ピン）（スマートファン速度制御） *シャーシ/ウォーターポンプファンは、最大2A（24W）のファン出力のウォータークーラーファンをサポートします。 * CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP、CHA_FAN3/WP、およびCHA_FAN4/WPは、3ピンまたは4ピンのファンが使用中かどうかを自動検出できます。 - 1 x 24ピンATX電源コネクタ（高密度電源コネクタ） - 1 x 8ピン12V電源コネクタ（高密度電源コネクタ） - 1 x 4ピン12V電源コネクタ（高密度電源コネクタ） - 1 x フロントパネルオーディオコネクタ（15μゴールドオーディオコネクタ） - 1 x AMD LEDファンUSBヘッダー - 1 x Thunderbolt AICコネクタ（5ピン）（ASRock Thunderbolt AICカードのみをサポート） - 2 x USB 2.0ヘッダー（4つのUSB 2.0ポートをサポート）（ESD保護をサポート） - 1 x USB 3.2 Gen1ヘッダー（2つのUSB 3.2 Gen1ポートをサポート）（ESD保護をサポート） - 1 x 前面パネルタイプC USB 3.2 Gen 2ヘッダー（ESD保護をサポート） - 1 x Dr. Debug - 1 x 電源ボタン - 1 x リセットボタン - 1 x クリアCMOSボタン |
||
| 後部出入力ポート |
- 2 x アンテナポート - 1 x PS/2マウス/キーボードポート - 1 x HDMIポート - 1 x 光学SPDIF出力ポート - 1 x USB 3.2 Gen2タイプAポート（10 Gb/s）（ESD保護をサポート） - 1 x USB 3.2 Gen2 Type-Cポート（10 Gb/s）（ESD保護をサポート） - 6 x USB 3.2 Gen1ポート（ESD保護をサポート） * Ultra USB PowerはUSB3_5_6ポートでサポートされています。 * ACPIウェイクアップ機能はUSB3_5_6portではサポートされていません。 - 1 x RJ-45 LANポート（ACT/LINK LEDおよびSPEED LED） - 1 x クリアCMOSボタン - 1 x BIOSフラッシュバックボタン - HDオーディオジャック：リアスピーカー/セントラル/ベース/ラインイン/フロントスピーカー/マイク（ゴールドオーディオジャック） |
||
| 対応OS | - Microsoft® Windows® 10 64-bit | ||
| 付属品 |
- クイックインストールガイド、サポートCD - 4 x SATAデータケーブル - 1 x ASRock SLI_HB_Bridge_2Sカード - 1 x ASRock WiFi 2.4/5 GHzアンテナ - 1 x ASRockドライバー - 3 x M.2ソケット用ネジ - 2 x M.2ソケット用スタンドオフ |
||
| 保証期間 | 2年 | ||
| サポート |
RoHS：○ PSE：対象外 電波法：対象外 |
||
| 関連リンク | メーカー製品ページ | ||
| 備考 |
※関連リンクのASRock製品情報もあわせて参照下さい。 ※製品の仕様・付属品などは予告なく変更される場合があります。 |
