TUF GAMING B760M-PLUS D4 | ASUS(エイスース) LGA1700 Intel B760 MicroATX マザーボード
TUF GAMING B760M-PLUS D4
TUF GAMING B760M-PLUS D4 | ASUS(エイスース) LGA1700 Intel B760 MicroATX マザーボード
TUF GAMING B760M-PLUS D4
主な特長
インテリジェントコントロール
TUF GAMING B760Mマザーボードには、システムのあらゆる側面を調整するための柔軟なツールが搭載されており、使い方に合わせてパフォーマンスを微調整できます。
POWER SAVING
電力消費を簡単に最適化し、エネルギーを最大限に節約するための複数の省電力機能を備えています。 CPU電力制限を有効にしたり、Auraライティングを暗くしたり、ファンプロファイルを省電力モードに設定することができます。 またMicrosoft Windows に組み込まれている省電力プランに切り替えることも可能です。
UEFI BIOS/Advancedモード
定評あるROG UEFI（BIOS）は、PCの構成、微調整、設定に必要なすべてを提供します。 PC DIYの初心者向けにインテリジェントに簡素化されたオプションと、経験豊富なエキスパート向けの包括的な機能を提供します。UEFI経由で提供される直感的なAdvancedモードにより、完全な制御が可能です。検索機能が搭載されており、オプションを容易に検索できます。また、様々な高度な機能を使って、微妙な調整を自動で行うことができ、思い通りのパフォーマンスを実現することができます。
UEFI BIOS/EZモード
EZモードは、重要な設定とステータスを表示し、ガイド付きウィザードやドラッグ＆ドロップ機能を提供し、重要な設定をワンクリックで適用できるようにします。これにより、リグをすぐに使い始めることができます。
Armoury Crate
ASUS独自のArmory Crateは、サポートされているゲーム製品を簡単に一元管理できます。直感的なインターフェイスで、互換性のあるすべてのデバイスの RGBライティングをカスタマイズし、それらをAura Syncにリンクすることで、統一感のあるイルミネーションを実現します。また、増え続けるハードウェアのエコシステムの情報を表示し、管理することができます。Armory Crateには、製品登録機能や、ゲームコミュニティと連絡を取り合うためのニュースセクションもあります。
堅牢なパフォーマンス
強化された電力供給と包括的な冷却オプションにより最新のインテルCPUに対応。加えてDDR4メモリとPCIe 4.0ストレージをサポートするTUF GAMING B760M-PLUS D4は、あなたの理想的Intelなマザーボードです。
DrMOSパワーステージ
12+1基のパワーステージは、ハイサイドとローサイドのMOSFETとドライバーを1つのパッケージにまとめ、互換性のあるすべてのインテルプロセッサーに電力、効率、および安定したパフォーマンスを提供します。
6層基盤
多層構造のプリント基板は、電圧レギュレータの周りの熱を素早く放熱します。これにより、システム全体の安定性が向上し、CPUにオーバークロックを行うための余裕が生まれます。

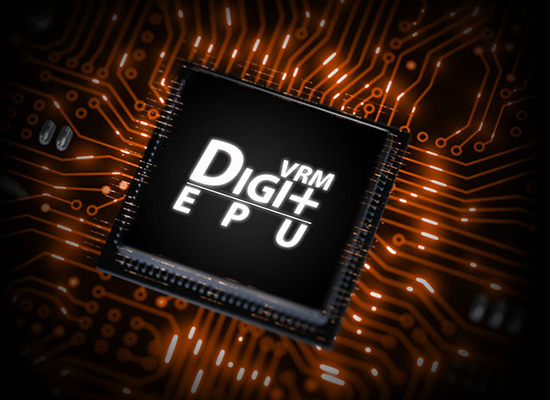

Digi+ VRM
搭載されたDigi+電圧レギュレータモジュール(VRM)は、業界で最も優れたVRMの1つで、常にCPUにクリーンな電力をスムーズに供給できるよう最適化されています。
8+4ピンProCool電源コネクタ
従来の電源入力と比較して、ASUS ProCoolコネクタは、PSU電源ケーブルとしっかり接触するよう厳しい仕様で作られています。その結果、抵抗が低くなり、ホットスポットやコネクタの故障を防ぐことができます。
TUFコンポーネント
TUFチョーク
認定されたミリタリーグレードのTUFチョークは、CPUに安定した電力を供給し、システムの安定性を向上させます。
TUFコンデンサ
TUF 5Kブラックメタリックコンデンサーは、標準的なマザーボードコンデンサーよりも最大52％高い温度許容度と2.5倍の長寿命を提供します。
DRAMオーバークロックパフォーマンス
メモリ信号経路の設計を改善し、最新のインテルプロセッサーのメモリ帯域幅へのアクセスを強化しました。ASUS OptiMem IIテクノロジーは、異なるPCBレイヤーでメモリ信号経路を注意深くマッピングし、経路距離を短縮し、シールドゾーンを追加してクロストークを大幅に減らします。
PCIe 4.0対応
2つのPCIe 4.0 M.2スロットは、最大2つの2280 デバイスに対応し、データ転送速度は PCIe®4.0経由で最大64 Gbpsとなり、OSまたはアプリケーションドライブでの起動とアプリのロード時間を短縮します。
冷却設計
1. 大型のVRMヒートシンク
VRMとチョークを覆う広い表面積を持つヒートシンクにより、放熱性が向上します。
2. 最適化されたM.2ヒートシンク設計
すべてのM.2スロットに専用ヒートシンクを搭載し、M.2 SSDを最適な動作温度に保つことで、安定した性能と信頼性を確保しています。
包括的なファンコントロール
TUF GAMING B760Mマザーボードは、Armory CrateのFan Xpert 2+ユーティリティまたはASUS UEFI BIOSを介して構成できる包括的なファンコントロールを備えています。
複数の温度源
モニタリングする熱センサーを3つまでユーザーが設定可能で、各ヘッダーはそれに応じて作業負荷に基づいた冷却を実現します。設定はFan Xpert 2+またはUEFI BIOS経由で簡単に管理することができます。
ポンプヘッダー
統合されたAIOシステムはPWMやDCウォーターポンプの完全な制御を可能にし、カスタムまたは自己完結型の冷却のセットアップに最適です。
スマートプロテクション
専用の集積回路が各ファンヘッダーを過熱や過電流から保護します。
4-ピン PWM/DC fan
すべてのオンボードケースファンヘッダーは、PWMまたはDCファンの自動検出をサポートしています。
接続性
TUF-GAMING B760M-PLUS WIFI D4は、最新バージョンのPCI Expressによってパフォーマンスを新たな高みへと導きます。USBポートのうち2つはType-C®対応で、Thunderbolt™（USB4®）により互換性と帯域幅がさらに広がります。
USB 3.2 Gen 2x2 Type-C
幅広いUSBをサポートすることで、さまざまな外部デバイスへの接続が可能になります。背面のI/Oパネルには、最大20Gbpsの転送速度を実現するUSB3.2Gen2x2 Type-Cポートが含まれています。
PCIe 5.0
PCIe 5.0は、PCIe 4.0の2倍のデータ転送速度を提供し、データ量の多い新たなタスクを処理するために十分な堅牢性を備えています。また、シグナルインテグリティを向上させるための電位変化、アドインカード用CEMコネクタやPCIeバスの旧バージョンとの下位互換性といった利点もあります。
Front USB3.2 Gen 1 Type-C®
充実したUSBポートは、フロントパネルにある最大5Gbpsのデータ転送に対応したUSB 3.2 Gen 1 Type-C®コネクタをはじめ、周辺機器を満載したハイエンドリグをサポートします。
Thunderbolt™(USB4®) 対応
TUF GAMING B760Mシリーズは、オンボードヘッダーを介してThunderbolt 4 に対応しています。ASUSアドオンカード*を使用すると、TUF GAMINGマザーボードは1本のケーブルで最大40Gbpsの双方向速度を実現することができます。さらに、このカードにはマルチスクリーン接続用のデイジーチェーン機能があり、最大8K解像度のデュアルディスプレイをサポートします。また、デバイスを急速充電するために最大100ワットの電力を供給することもできます。
* ASUS ThunderboltEX 4アドオンカードは別売りです。
DIYが簡単
TUF GAMINGシリーズでは、すべてのユーザが簡単にPCをセットアップできるよう工夫されています。TUF GAMING Allianceエコシステムは互換性に優れ、Armory CrateではFan Xpert 2+、ハードウェア情報、双方向AIノイズキャンセリング、RGBオプション、および周辺機器設定が可能です。 このプラットフォームには、夢のリグを構築し最適化するための直感的なツールを備えています。
TUF Gaming Alliance
TUF Gaming Allianceは、ASUSと信頼されているPCコンポーネントメーカーとのコラボレーションであり、PCケース、電源、CPUクーラー、メモリキットなどの幅広いパーツとの互換性を保証します。新しいパートナーシップとコンポーネントが定期的に追加されることで、TUF Gaming Allianceはさらに強力に成長し続けます。
SafeSlot Core+ & SafeDIMM
SafeSlot Core+とは、PCIeスロットに追加された強化金属製のシースで、グラフィックカードをしっかりと固定するためのものです。PCIe 4.0に比べて2倍の速度を実現するPCIe 5.0で最高のデータ転送速度を確保するために、ASUSはより高速なSafeSlot Core+に対応するSMT製造プロセスを強化しました。さらに、ASUS SafeDIMMシースが追加され、選び抜かれたASUS製マザーボードのメモリモジュールをサポートし、保護することで、モジュールをすばやく正確に安心して挿入できます。
ESD Guards
ESD Guardsは、静電放電による損傷を防ぎながらコンポーネントの寿命を延ばし、最大+/-10kVの空気放電と+/-6kVの接触放電に対する保護を提供します。それぞれの業界標準値は +/-6kVおよび+/-4kVであるため、より強い保護を実現します。
TUF LANGuard
TUF LANGuard は、高度な信号結合技術と高品質の表面実装コンデンサを統合してスループットを向上させ、マザーボードを落雷や静電気から保護するミリタリーグレードのイノベーションです。
ステンレス製バックI/Oパネル
TUF GAMINGマザーボードには、耐腐食性のステンレス鋼のバックI/Oパネルが酸化クロムで接着されており、従来のパネルに比べて3倍長い寿命を提供します。この保護機能により、TUF GAMINGマザーボードは72時間の塩水噴霧試験に合格しました。
M.2 Q-Latch
革新的な「Q-Latch」によりM.2 SSDの装着は非常に簡単です。この設計では、ドライブを固定するためのシンプルなロック機構が採用されているため、従来のネジは不要です。
取り外し可能なキャプティブスクリュー
M.2スロット専用のネジにより、M.2 ヒートシンクの取り外す際にケースのどこかにネジを落としたり紛失したりするリスクが軽減されます。
Q-LED
Q-LEDトラブルシューティングライトが搭載されており、PCビルダーは、CPU、RAM、グラフィックカード、ストレージデバイスなどの主要コンポーネントが、起動時に正常に機能しているかどうかをすばやく確認できます。
ゲームに没頭
TUF GAMING B760Mマザーボードは、よりスムーズなオンラインゲームプレイのための超高速ネットワーク、FPSゲームのための位置情報付きのピュアな音質、そしてゲーム環境をパーソナライズするための付属アクセサリと同期するオンボードRGBライティングなど、多くの機能を備えた高性能ゲームパッケージを提供します。
2.5Gbイーサネット
2.5Gbイーサネットを搭載することで、帯域幅が最大2.5倍向上し、LAN接続が一段と向上します。既存のLANケーブルを利用してネットワーク環境を改善し、よりスムーズで遅延のないゲームや高画質な動画配信、高速ファイル転送を実現できます。
双方向AIノイズキャンセリング
ASUS独自の強力なユーティリティで、膨大なディープラーニングデータベースを活用し、音声を維持したままマイクや入力音声の周囲の雑音を低減します。キーボードの音やマウスのクリック音などの気になる周囲の騒音を取り除くことで、ゲームや通話の音声をはっきりと聞き取ることができます。
※3.5mmヘッドセットを使用する場合は、オーディオスプリッター（3.5mmオーディオジャックYケーブル）が必要です。
Realtek 7.1サラウンドサウンド
TUF GAMING B760Mマザーボード用にRealtekと緊密に連携して設計された独自のオーディオコーデックは、ステレオライン出力で前例のない98dBのS/N比を特長とし、本来の音源を忠実に再現します。
DTS Audio Processing
DTS Audio Processingは、ゲーミングヘッドセットやスピーカーのオーディオ体験を向上させます。歪みを低減し、より深い低音を提供することで、ゲームや映画、音楽のサウンドを向上させます。また、オーディオ設定のカスタマイズも可能です。
アドレサブルGen2 RGBヘッダー
3つのアドレサブルGen 2RGBヘッダーは、第2世代のRGB デバイスで最大500個のLEDをサポートし、Aura Syncがシステム全体で照明効果を自動的に調整できるようにします。新しいヘッダーは、既存のAura Syncギアとの完全な下位互換性も提供します。
仕様
| 製品名 / 型番 | TUF GAMING B760M-PLUS D4 | ||
|---|---|---|---|
| JAN | 0197105005327 | ||
| フォームファクター | MicroATX | ||
| CPU |
Intel® Socket LGA1700 for Intel® Core™ 14th & 13th Gen プロセッサー、Intel® Core™ 12th Gen, Pentium® Gold and Celeron® プロセッサー に対応 Intel® Turbo Boost Max Technology 2.0 ＆ 3.0* *CPUの種類によって対応が異なります |
||
| チップセット | Intel B760 | ||
| メモリ |
4 x DDR4 DIMM スロット 最大容量: 128GB 最大 5333+(OC) デュアルチャネル メモリアーキテクチャー Intel® Extreme Memory Profile (XMP) OptiMem II サポートされるメモリタイプ、データレート（速度）、およびDRAMモジュール数は、CPUおよびメモリ構成によって異なります。 |
||
| BIOS | 128 Mb Flash ROM、UEFI AMI BIOS | ||
| 内蔵グラフィック |
1 x DisplayPort 1.4** 1 x HDMI® 2.1 port*** *グラフィックスの仕様はCPUの種類によって異なる場合があります。最新情報は www.intel.com をご参照ください。 **4K@60Hzをサポート ***4K@60Hzをサポート |
||
| オーディオ |
Realtek 7.1 チャンネル サラウンド HD オーディオ - ジャック検出、マルチストリーミング、フロントパネルジャック リタスクに対応 - 最大192kHz/24ビットの再生に対応 オーディオの特徴 - オーディオ・シールド - リアオプティカルS/PDIF出力ポート - プレミアム・オーディオ・コンデンサー - オーディオ専用PCBレイヤー |
||
| ネットワーク |
1 x Realtek 2.5Gb Ethernet TUF LANGuard |
||
| ワイヤレスLAN | － | ||
| 拡張スロット |
Intel Core Ultra プロセッサ (14th & 13th & 12th Gen) 1 x PCIe 5.0 x16 スロット Intel B760 チップセット 1 x PCIe 4.0 x16 スロット (x4 モード)* 2 x PCIe 4.0 x1 スロット* - インストールされるデバイスの互換性を確保するため、サポートされる周辺機器のリストについては、https://www.asus.com/support/ を参照してください。 |
||
| ストレージ |
2 x M.2 スロット ＆ 4 x SATA 6Gb/s* Intel Core Ultra プロセッサ (14th & 13th & 12th Gen) M.2_1 スロット (Mキー)、type 2242/2260/2280 (PCIe 4.0 x4) Intel B760 チップセット M.2_2 スロット (Mキー)、type 2242/2260/2280 (PCIe 4.0 x4) 4 x SATA 6Gb/s * Intel® Rapid Storage Technologyは、SATA RAID 0/1/5/10をサポートします。 |
||
| 内部コネクタ |
ファンと冷却関連 1 x 4ピンCPUファンヘッダ 1 x 4ピンCPU OPTファンヘッダ 1 x 4ピンAIOポンプヘッダ 3 x 4ピンシャーシファンヘッダー 電源関連 1 x 24ピンメイン電源コネクタ 1 x 8ピン +12V電源コネクタ 1 x 4ピン +12V電源コネクタ ストレージ関連 2 x M.2スロット(キーM) 4 x SATA 6Gb/sポート USB 1 x USB 3.2 Gen 1 コネクタ (USB Type-C® 対応) 1 x USB 3.2 Gen 1ヘッダー、2 x SB 3.2 Gen 1ポートをサポート 2 x USB 2.0ヘッダー、4 x USB 2.0ポートをサポート その他 3 x アドレサブル Gen 2 ヘッダー 1 x AURA RGBヘッダー 1 x クリアCMOSヘッダ 1 x フロントパネルオーディオヘッダー(AAFP) 1 x 20-3ピンシステムパネルヘッダ(シャーシ侵入機能付き) 1 x Thunderbolt™ (USB4®) ヘッダー |
||
| 後部出入力ポート |
1 x USB 3.2 Gen 2x2 ポート (1 x USB Type-C®) 4 x USB 3.2 Gen 2ポート（4 x Type-A） 1 x USB 3.2 Gen 1ポート（1 x Type-A） 2 x USB 2.0ポート（2 x Type-A） 1 x DisplayPort 1 x HDMI®ポート 1 x Wi-Fiモジュール 1 x Realtek 2.5Gbイーサネットポート 5 x オーディオジャック 1 x 光S/PDIF出力ポート |
||
| 対応OS | Windows® 11, Windows® 10 64-bit | ||
| 付属品 |
ケーブル 2 x SATA 6Gb/sケーブル その他 1 x M.2ラバーパッケージ 1 x M.2 SSD用ネジパッケージ 1 x TUFゲーミングステッカー ドキュメンテーション 1 x TUF認証カード 1 x ユーザーガイド |
||
| 保証期間 | 1年 | ||
| サポート |
RoHS：○ PSE：対象外 電波法：対象外 |
||
| 関連リンク | メーカー製品ページ | ||
| 備考 |
※関連リンクのメーカー製品情報もあわせて参照下さい。 ※製品の仕様・付属品などは予告なく変更される場合があります。 |
